उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | चालक: | इलेक्ट्रिक मोटर / हाइड्रोलिक मोटर / सर्वो मोटर |
| टाइप: | लंबवत घुड़सवार | आवेदन पत्र: | सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम |
| शुद्धता: | उच्च | OEM सेवा: | उपलब्ध |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

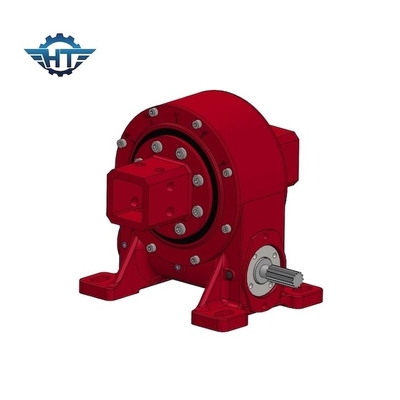

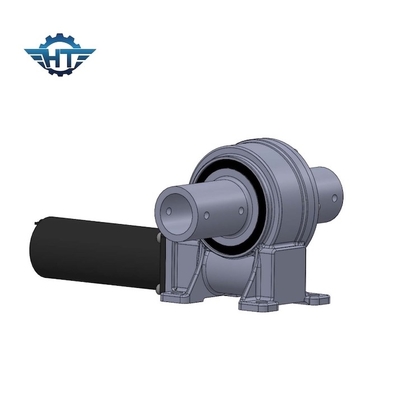

VE9 स्लीव ड्राइव गियरबॉक्स ओब्लिक या टिल्टेड हॉरिजॉन्टल सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए
स्लीव ड्राइव गियरबॉक्स विवरण
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, लंबवत प्रकार, दोहरी धुरी प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार इत्यादि। स्लीविंग ड्राइव मजबूत टिल्टिंग पल टोक़ और स्थिर स्वयं लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित होती है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रैंड | हांग्तुओ | टाइप | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 4300 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 27 के एनएम |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 37:1 | क्षमता | 40% |
वीई स्लीविंग ड्राइव की तकनीकी तालिका
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
अनुप्रयोग
सोलर ट्रैकर्स, विंड टर्बाइन, सैटेलाइट और रडार डिश, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी इक्विपमेंट, हाइड्रोलिक इक्विपमेंट अटैचमेंट, ऑयल टूल इक्विपमेंट, टायर हैंडलर्स, डिगर एस और ऑटोमोटिव लिफ्ट्स।
प्रश्नोत्तर:
1. कैसे चुनें?
कृपया व्यास आकार, चौड़ाई, वोल्टेज, बिजली और आवश्यक मोटरों की नो-लोड गति, सौर पैनलों/दर्पणों के वर्ग मीटर, उन सौर पैनलों/दर्पणों की व्यवस्था निर्दिष्ट करें।
2. क्या मैं गुणवत्ता और बाजार का परीक्षण करने के लिए पहले से नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + माल ढुलाई।
उपयुक्त स्लीविंग ड्राइव चुनने के बाद हम आपको सबसे अच्छी शिपिंग लागत देंगे।
4. आप नमूने कैसे भेजते हैं?
नमूना मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूनों का समर्थन करते हैं
5. आपकी न्यूनतम आदेश मात्रा क्या है?
1 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूनों के लिए: 0 ~ 15 दिन;बैच ऑर्डर के लिए: 25 ~ 40 दिनों के भीतर।
