उत्पाद विवरण:
|
नमूना: | एसडीई 7 | गियर अनुपात: | 57:1 |
---|---|---|---|
ज़िंदगी: | ≥10000h | शोर: | ≤60 डीबी |
परिचालन तापमान: | -40 ℃ ~ + 120 ℃ | बिजली की आपूर्ति: | प्रत्यावर्ती धारा दिष्ट धारा |

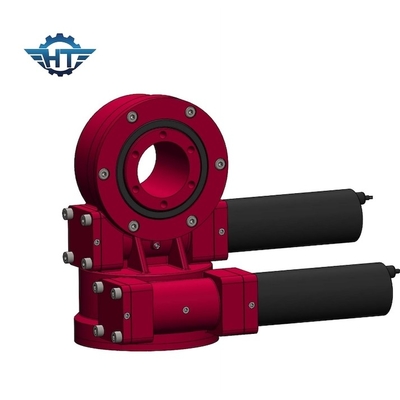

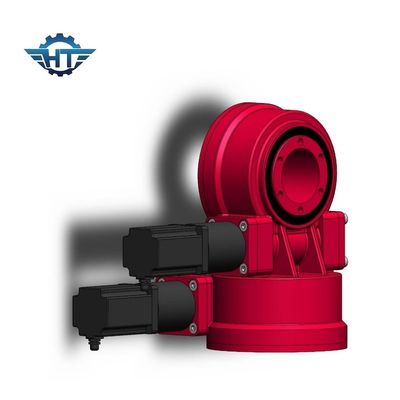

प्रोडक्ट का नाम: | डुअल एक्सिस स्लीव ड्राइव | रफ़्तार: | 0.1-1.5आरपीएम |
प्रमुखता देना: | slew drive motor,worm gear slew drive |
हमारी एसडीई श्रृंखला स्लीविंग ड्राइव मुख्य रूप से पीवी, एसटीपी, सीएसपी सौर ट्रैकिंग सिस्टम के लिए उपयोग की जाती है।
हमारे अन्य प्रकार के स्लीविंग ड्राइव व्यापक रूप से निर्माण अनुप्रयोगों के लिए उपयोग किए जाते हैं, जैसे ट्रक क्रेन, मैनलिफ्ट, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर वाहन, छोटे पवन ऊर्जा सिस्टम और उपग्रह संचार, भारी भार ट्रांसपोर्टर, पुल निरीक्षण उपकरण, टेलीस्कोपिक वर्किंग प्लेटफॉर्म, बास्केट रोटेटर आवश्यकताएँ, नौका क्रेन, सीमेंट मिक्सर, उत्खनन, आदि। हम स्लीविंग ड्राइव और स्लीविंग बेररिंग के कई आकार भी प्रदान कर सकते हैं,स्लीविंग ड्राइव के साथ मेल खाने के लिए हाइड्रोलिक मोटर और डीसी मोटर।उत्पादों को दुनिया भर में निर्यात किया गया है।
एसडीई मॉडल स्लीविंग ड्राइव का प्रदर्शन चार्ट
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार(kN) | रेडियल लोड (kN) | क्षमता | परिशुद्धता(°) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
प्रमुख विशेषताऐं
1. एकीकृत गियर और वर्म के साथ रेडी-टू-इंस्टॉल सिस्टम, मौजूदा अनुप्रयोगों में एकीकृत करना आसान है
2. रखरखाव की लागत में कमी
3. स्थान बचाने वाले प्रतिष्ठानों के लिए कॉम्पैक्ट पैकेज
4. सभी मानक इलेक्ट्रिक मोटरों और हाइड्रोलिक मोटरों के लिए फ्लैंज के साथ उपलब्ध
5. कृमि चालित
6. IP66 सीलिंग ग्रेड
7. मॉड्यूलर निर्माण बहुत त्वरित संशोधन की अनुमति देता है
8. विस्तारित जीवन-आवास जो गियरिंग को पूरी तरह से घेरता है (ग्रीस भंडार, संदूषण और संपर्क से सुरक्षा)
9. कॉम्पैक्ट डिज़ाइन में अधिकतम भार क्षमता
स्थापना निर्देश-संयोजन
1. क्षैतिज स्थापना और ऊर्ध्वाधर स्थापना।
2. टो सिंगल स्लीविंग ड्राइव दोहरी अक्ष स्लीविंग ड्राइव सिस्टम प्राप्त कर सकते हैं।
3. एक डुअल एक्सिस स्लीविंग ड्राइव डुअल एक्सिस स्लीविंग ड्राइव सिस्टम प्राप्त कर सकता है।
4. एक लीनियर एक्चुएटर के साथ एक स्लीविंग ड्राइव भी दोहरी अक्ष स्लीविंग ड्राइव प्राप्त कर सकती है।
