उत्पाद विवरण:
|
नमूना: | SE14 | गियर अनुपात: | 85:1 |
---|---|---|---|
क्षमता: | 40% | रंग: | आरएएल 9006 या अनुरोध के अनुसार |
आवेदन पत्र: | सिंगल एक्सिस और डुअल एक्सिस सोलर ट्रैकर्स | चालक: | मोटर |
गारंटी: | 5~10 साल | विशेषता: | लंबा जीवन |
प्रमुखता देना: | हाई एक्यूरेसी सोलर ट्रैकर्स स्लीव ड्राइव,SE14 सोलर ट्रैकर्स स्लीव ड्राइव,680 kN सोलर स्लीव ड्राइव |

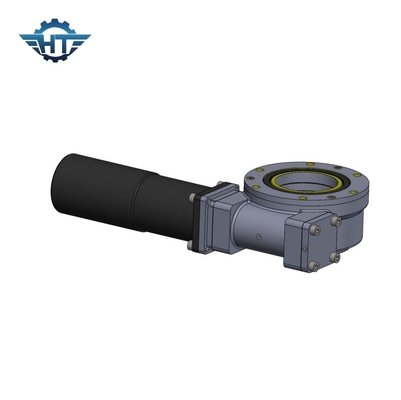

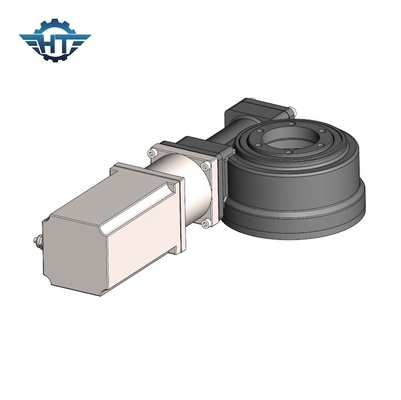

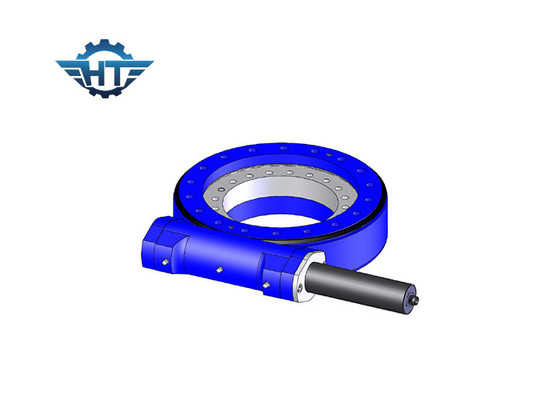

SE14 गियर अनुपात 85/1 सिंगल एक्सिस और डुअल एक्सिस सोलर ट्रैकर्स के लिए हाई एक्यूरेसी स्लीव ड्राइव
उच्च सटीकता स्लीव ड्राइव विवरण
स्लीविंग वर्म ड्राइव में वर्म गियर, वर्म शाफ्ट, हाउसिंग, बेयरिंग, मोटर वगैरह शामिल होते हैं।मोटर ड्राइव वर्म शाफ्ट, वर्म और लिफाफा वर्म और गियर टॉर्क, स्थिर और विश्वसनीय बढ़ाने के लिए लगे हुए हैं।स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल लोड और झुकाव क्षण को बनाए रखने में सक्षम है।टर्नटेबल या फ्रेम स्लीविंग ड्राइव द्वारा संचालित अज़ीमुथ और ऊंचाई पर घूमता है।
SE14 की प्रदर्शन तालिका
नमूना |
क्षैतिज 14 इंच कीड़ा ड्राइव |
अनुपात |
85:1 |
आईपी ग्रेड |
IP66 |
रेटेड आउटपुट टॉर्क |
44 kNm |
झुकाव टोक़ |
135 kNm |
अक्षीय भार |
680 kN |
रेडियल लोड |
230 kN |
टोर्क पकड़ना |
68 kNm |
क्षमता |
40% |
शुद्धता |
≤0.1 डिग्री |
स्व ताला |
हाँ |
वज़न |
62 किग्रा |
वर्किंग टेम्परेचर |
-30~+120 ℃ |
वीई मॉडल प्रदर्शन पैरामीटर्स
वीई मॉडल प्रदर्शन पैरामीटर्स |
||||||||||||
नमूना |
रेटेड आउटपुट टॉर्क (एनएम) |
होल्डिंग टॉर्क (kN.m) |
टिल्टिंग टॉर्क (kN.m) |
अक्षीय भार (केएन) |
रेडियल लोड (केएन) |
अनुपात |
क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला |
वजन (किग्रा) |
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
12 किलो |
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
18 किलो |
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
32 किग्रा |
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
28 किग्रा |
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
52 किग्रा |
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
65 किग्रा |
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
88 किग्रा |
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
135 किग्रा |
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
192 किग्रा |
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
0.15 |
66 |
-40~+80 |
हाँ |
251 किलो |
आवेदन पत्र
विशिष्ट अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, उपग्रह और रडार डिश, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस, और ऑटोमोटिव लिफ्ट शामिल हैं।
10 से अधिक विभिन्न आकार हैं, 3' आकार से 25 "इंच आकार तक, उनमें से 5", 7 ", 9" 12 ", 14", 17 ", 19" और 21" हैं। वे दोनों व्यापक रूप से उपयोग किए जाते हैं सौर ट्रैकिंग सिस्टम (पीवी, सीपीवी, एचसीपीवी और हेलीओस्टेट) और नियमित वाहनों में, जैसे मैन लिफ्ट, ट्रक क्रेन, साथ ही मॉड्यूलर वाहन।
