उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई5 |
|---|---|---|---|
| गियर अनुपात: | 37:1 | रेटेड आउटपुट टॉर्क: | 800 एनएम |
| टोर्क पकड़ना: | 6000 एनएम | झुकाव टोक़: | 9200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

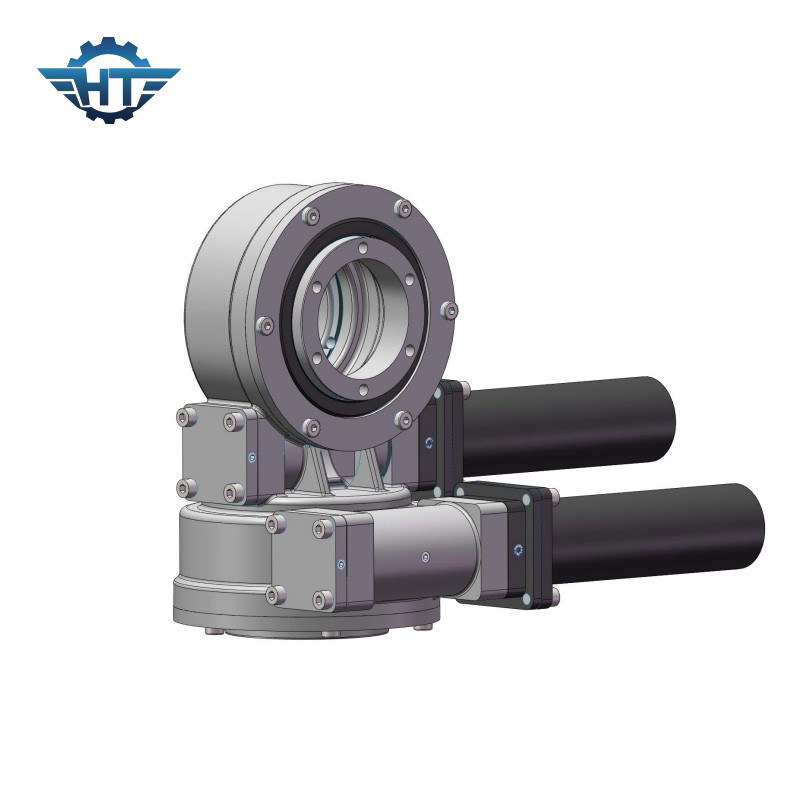

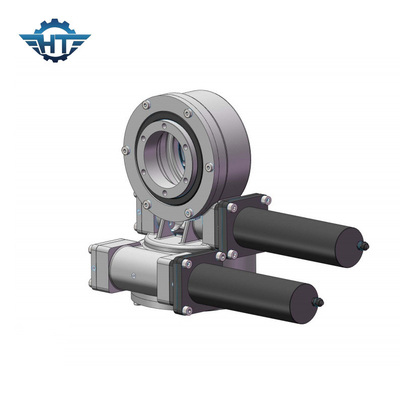

इलेक्ट्रिक चालित सौर ट्रैकर्स के साथ एसडीई 5 सेल्फ लॉक डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स
डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स विवरण:
स्लीविंग ड्राइव का प्रदर्शन 6kNm से 220kNm होल्डिंग टॉर्क, 200Nm से 63kNm आउटपुट टॉर्क, 500Nm से 271kNm ओवरटर्निंग मोमेंट लोड कैपेसिटी और गियरबॉक्स रिडक्शन रेशियो 30:1 से लेकर 156,600:1 तक होता है।बढ़ते क्षैतिज, लंबवत, या एकाधिक अक्षों के संयोजन में किया जा सकता है।वीई सीरीज स्लीविंग ड्राइव्स को सलाह दी जाती है कि बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में संलग्न ड्राइंग को संदर्भित करते हुए स्लीविंग ड्राइव को माउंट करें।एसई सीरीज स्लीविंग ड्राइव्स को सलाह दी जाती है कि बेहतर सुरक्षा के लिए अज़ीमुथ अक्ष पर स्लीविंग ड्राइव्स को उल्टा माउंट करें और एलिवेशन एक्सिस के लिए सुरक्षा जोड़ें।एसडीई सीरीज स्लीविंग ड्राइव दो दिशाओं में लगे होते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
|
एसडीई मॉडल प्रदर्शन पैरामीटर्स |
||||||||||||
|
नमूना |
रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) |
अक्षीय भार (केएन) |
रेडियल लोड (केएन) |
अनुपात |
क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला |
वजन (किग्रा) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
25 किलो |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
34 किग्रा |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
56किग्रा |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
92 किग्रा |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
160 किग्रा |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
224 किग्रा |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
320 किग्रा |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
492किग्रा |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
705 किग्रा |
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
