उत्पाद विवरण:
|
| नमूना: | 7 इंच | गियर अनुपात: | 57:1 |
|---|---|---|---|
| आवेदन पत्र: | सन ट्रैकिंग सिस्टम | चालक: | 220VAC/380VAC/24VDC मोटर |
| गारंटी: | 5~10 वर्ष | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | खड़ा | कीड़ा: | लिफाफा कीड़ा |
| प्रमुखता देना: | worm drive gearbox,worm gear slewing ring |
||

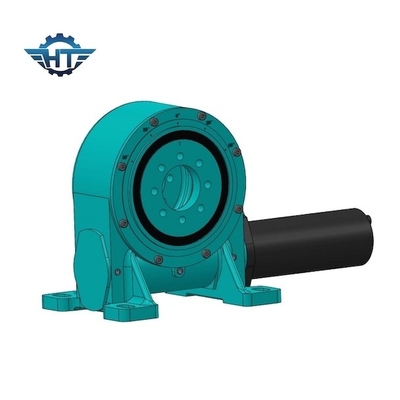

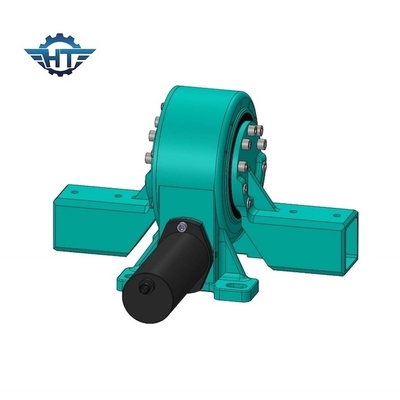

सन ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक मोटर के साथ हाई टॉर्क सिंगल एक्सिस स्लीविंग ड्राइव
सिंगल एक्सिस स्लीविंग ड्राइव विवरण
एसई संलग्न स्लीविंग ड्राइव अब बाजार में सबसे लोकप्रिय प्रकार हैं जो पवन टरबाइन, सैन्य उपकरण, डिगर एस और स्वच्छ ऊर्जा जैसे सौर ट्रैकर्स, समेकित सौर ऊर्जा स्टेशनों जैसे मशीनरी में बिजली की आवाजाही में मदद कर सकते हैं। चिकित्सा उपकरण, वानिकी, अपशिष्ट प्रबंधन और औद्योगिक स्थिति जैसे अन्य क्षेत्रों में भी लागू होते हैं।आवास पूरी तरह से सभी ड्राइव घटकों जैसे कि डबल लिफाफा वर्म गियरसेट, प्लैनेटरी गियरिंग और टर्नटेबल बेयरिंग को पूरी तरह से एनकैप्सुलेट करता है ताकि उन्हें तत्वों से पूरी सुरक्षा मिल सके।यदि आप अंदर बढ़ते हैं तो संलग्न ड्राइव भी फायदेमंद है ताकि साइट के कर्मचारियों को घायल होने से बचने के लिए भागों को गति में न देखें।
SE स्लीविंग ड्राइव उन नौकरियों के लिए आदर्श हैं जिनमें एक ही गियरबॉक्स से लोड-होल्डिंग और रोटेशनल टॉर्क दोनों की आवश्यकता होती है।पूरी तरह से संलग्न हैंगटुओ की पेटेंटेड ऑवरग्लास वर्म तकनीक, या कोन ड्राइव्स और जहां आवश्यक हो, अधिकतम लोड-होल्डिंग और दक्षता के लिए डबल लिफाफा वर्म गियरसेट के साथ आता है।विश्वसनीय प्रदर्शन के लिए प्रत्येक आकार का कड़ाई से परीक्षण किया जाता है। प्रकार 1 इंच से 25 इंच तक होते हैं जो 1.8kNm से 89kNm होल्डिंग टॉर्क, 0.3Nm से 21kNm आउटपुट टॉर्क, 1 kNm से 346 kNm ओवरटर्निंग मोमेंट लोड क्षमता, और गियरबॉक्स रिडक्शन रेशियो का उत्पादन करते हैं। 31:1 से 150:1 तक।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
इंस्टालेशन
लंबवत स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में ऊपर की ओर ड्राइंग को संदर्भित करते हुए स्लीविंग ड्राइव को माउंट करने की सलाह दी जाती है।
अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और यह बेहतर सुरक्षा के लिए बेहतर होगा।
क्षैतिज स्थापना
यह सलाह दी जाती है कि बेहतर सुरक्षा के लिए अज़ीमुथ अक्ष पर स्लीविंग ड्राइव को उल्टा माउंट करें और एलिवेशन अक्ष के लिए सुरक्षा जोड़ें।
अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और यह बेहतर सुरक्षा के लिए बेहतर होगा।
