उत्पाद विवरण:
|
| नमूना: | लंबवत 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन पत्र: | सौर ट्रैकिंग प्रणाली | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| मोटर: | 24वीडीसी | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | खड़ा | रखरखाव: | 1 साल |
| रंग: | के रूप में अनुरोध किया | ||
| प्रमुखता देना: | worm gear slewing ring,worm gear motor |
||

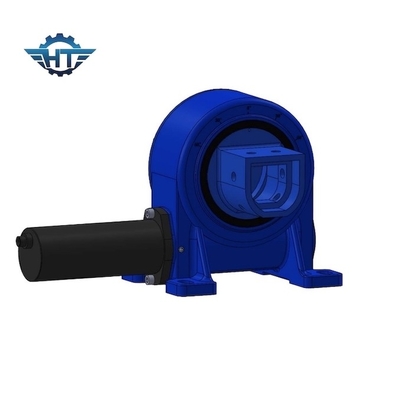

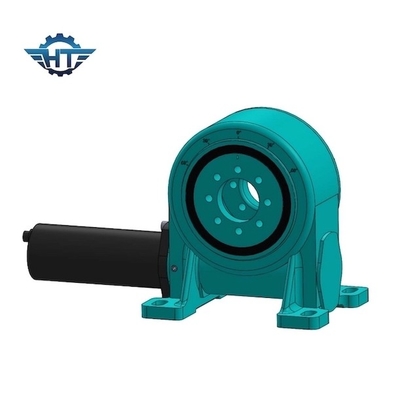

सोलर ट्रैकिंग सिस्टम के लिए 24V डीसी मोटर्स के साथ संलग्न हाउसिंग IP66 वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण:
वर्म गियर स्लीविंग ड्राइव स्लीविंग उत्पाद की एक नई श्रृंखला है, जिसे स्लीविंग रिड्यूसर भी कहा जाता है।यह वर्म, गियर, हाउसिंग, मोटर एडॉप्टर, एंड कैप और अन्य घटकों से बना है।लिफाफा वर्म को अपने मुख्य घटक के रूप में अपनाने से, स्लीविंग ड्राइव में उच्च अक्षीय बल, रेडियल बल और झुकाव क्षण एक साथ होते हैं और बेहतर बैकलैश भी होते हैं।सामान्य स्लीविंग ड्राइव की तुलना में, वर्म गियर स्लीविंग ड्राइव में बेहतर सुरक्षात्मक प्रदर्शन, बेहतरीन ट्रांसमिशन टॉर्क, बेहतर प्रभाव प्रतिरोध और लंबे कामकाजी जीवन के फायदे हैं।
वर्म गियर स्लीविंग व्यापक रूप से मशीनरी के अपेक्षाकृत रोटरी भागों और सौर ऊर्जा क्षेत्र जैसे सौर ट्रैकिंग सिस्टम, हवाई काम करने वाली मशीनरी के रोटरी चेसिस, ट्रक क्रेन, रॉक ड्रिल, ड्रिलिंग मशीन, लोभी लकड़ी की मशीन, कोड मोल्डिंग मशीन में लागू किया जाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
लाभ
1. लंबे जीवन के लिए बनाया गया है और कठिन वातावरण की स्थिति में काम करने के लिए उपयुक्त है।
2. लिफाफा कीड़ा अपनाएं
3. अनुकूलित सहित विभिन्न आकार उपलब्ध हैं।
4. स्थापना और उत्पाद वारंटी के लिए आसान।
5. पूरे जीवन तकनीकी सहायता
