उत्पाद विवरण:
|
| नमूना: | वीई9 | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन पत्र: | सौर ऊर्जा | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 24 वीडीसी ग्रहीय गियर मोटर | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | खड़ा | रखरखाव: | नि: शुल्क |
| रंग: | का अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से कम |
| प्रमुखता देना: | worm drive gearbox,worm gear motor |
||

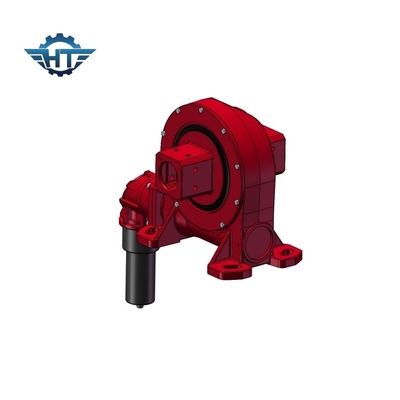

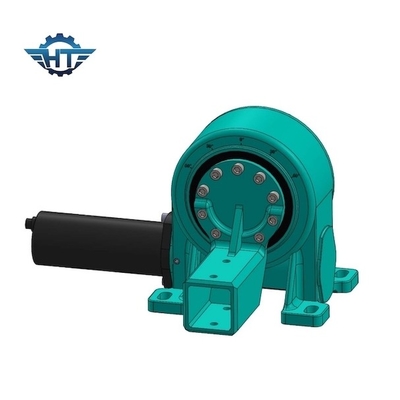

सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए संलग्न हाउस स्लीविंग रिंग VE9 स्लीव ड्राइव गियरबॉक्स
VE9 स्लीव ड्राइव गियरबॉक्स विवरण
1. कुशलता से तेल रिसाव से बचने के लिए कंकाल तेल सील का उपयोग करें
2. डिज़ाइन किया गया माउंटिंग आयाम कई अनुप्रयोगों से मेल खा सकता है।
3. आसान रखरखाव
4. वर्म गियर संरचना को अपनाएं जिसमें मजबूत आसंजन और ड्राइविंग टॉर्क हो
5. सॉफ्टवेयर नियंत्रण प्रणाली के खराब होने की स्थिति में अंदर ही अंदर रुकना
वीई स्लीविंग ड्राइव के पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
विशेषताएँ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
अनुप्रयोग
वर्म ड्राइव कई मशीनों और उपकरणों में, विभिन्न अनुप्रयोगों और विभिन्न परिचालन स्थितियों में प्रभावी साबित हुए हैं, जैसे: निर्माण और असेंबली प्लेटफॉर्म, वन मशीनरी में कॉकपिट की नियुक्ति, सामग्री हैंडलिंग उपकरण, सौर प्रणालियों की स्थिति, सुपरस्ट्रक्चर का नियंत्रण और परिचालन अनुप्रयोग। निर्माण मशीनरी, औद्योगिक क्रेन और इतने पर।
