| Brand Name: | HANGTUO |
| Model Number: | वीई5" |
| MOQ: | 1 पीसी |
| कीमत: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 दिन |

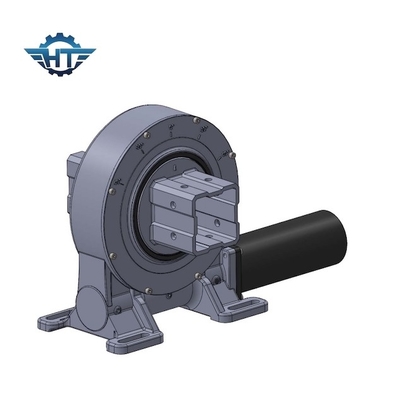

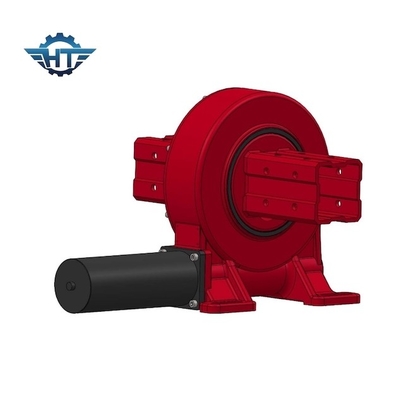

सोलर ट्रैकिंग सिस्टम के लिए 12VDC प्लैनेटरी गियर मोटर के साथ लिफाफा वर्म स्लीव ड्राइव गियरबॉक्स
स्लीव ड्राइव गियरबॉक्स विवरण
गर्त प्रकार की सौर तापीय विद्युत उत्पादन प्रणाली को गर्त परवलयिक दर्पण सौर तापीय विद्युत उत्पादन प्रणाली कहा जाता है।गर्त प्रकार परवलयिक ध्यान केंद्रित करने वाले संग्राहकों को श्रृंखला और समानांतर में व्यवस्थित किया जाता है, काम करने वाले माध्यम को गर्म करना, उच्च तापमान भाप उत्पन्न करना, और बिजली उत्पन्न करने के लिए भाप टरबाइन जनरेटर सेट को चलाना।
ट्रफ सोलर थर्मल पावर जेनरेशन सोलर थर्मल पावर जनरेशन के लिए सोलर ट्रफ पैराबोलिक मिरर का इस्तेमाल करता है।यह एक बहु-चैनल परवलयिक संकेंद्रण संग्राहक है, जो श्रृंखला और समानांतर में व्यवस्थित है, ताकि यह उच्च तापमान गर्मी एकत्र कर सके, भाप उत्पन्न करने के लिए काम कर रहे तरल पदार्थ को गर्म कर सके, और बिजली उत्पन्न करने के लिए भाप टरबाइन जनरेटर चला सके।गर्त सौर तापीय विद्युत उत्पादन मुख्य रूप से चार भागों से बना होता है: मिरर फील्ड, हीट एक्सचेंज सिस्टम, हीट स्टोरेज डिवाइस और स्टीम टर्बाइन पावर जनरेशन डिवाइस।
गर्मी को इकट्ठा करने के लिए हर समय दर्पण को सूर्य की ओर ट्रैक करने के लिए स्लीव ड्राइव की आवश्यकता होती है।
लंबवत स्लीव ड्राइव प्रदर्शन पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
विशेषताएँ
1. 0~180° . से घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले भरा तेल
4. सरल स्थापना
5. कम रखरखाव
6. गियर सेल्फ-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
