उत्पाद विवरण:
|
| नमूना: | 7 इंच | गियर अनुपात: | 51:1 |
|---|---|---|---|
| आवेदन पत्र: | उपग्रह एंटीना | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | हाइड्रोलिक मोटर / सर्वो मोटर | इंस्टालेशन: | खड़ा |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से कम |
| प्रमुखता देना: | worm gear slewing ring,worm gear motor |
||

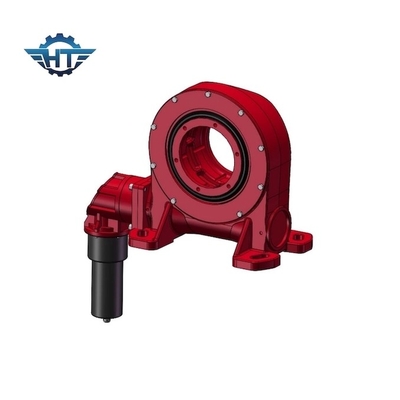

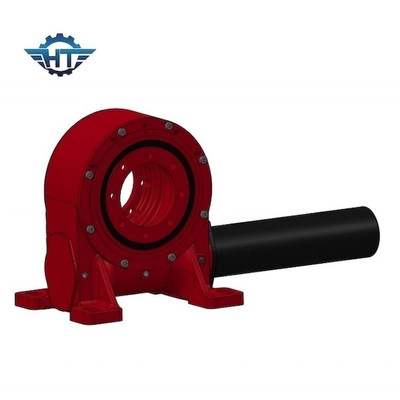

उच्च सटीकता उपग्रह एंटीना के लिए बिग साइज वर्म गियर स्लीव ड्राइव गियरबॉक्स
वर्म गियर स्लीव ड्राइव विवरण
सैटेलाइट एंटीना के लिए वर्म गियर स्लीव ड्राइव SE14
उत्पाद वर्णन
स्लीव ड्राइव: SE14
आयाम: 900*620*140 मिमी
वजन:62 किग्रा
भुगतान अवधि: एफओबी शंघाई
प्रसव के समय: 10-15 दिन
सामग्री: 50Mn, 42CrMo
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
आवेदन पत्र
हमारा स्लीविंग ड्राइव SE14 अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित है।विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग, ट्रक क्रेन, मैन लिफ्ट, और उपयोगिता उपकरण, हाइड्रोलिक अटैचमेंट, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट शामिल हैं, लेकिन कई अन्य अनुप्रयोगों में स्लीव ड्राइव का उपयोग लोड होल्डिंग की आवश्यकता होती है। और घूर्णी क्षमता।हम अलग-अलग मोमेंट लोड कैपेसिटी के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।मानक स्लीव ड्राइव एक खुले आवास और सिंगल सेल्फ-लॉकिंग ऑवरग्लास वर्म शाफ्ट से सुसज्जित हैं।एक बार जब पावर स्रोत इनपुट न्यूट्रल में वापस आ जाता है, तो वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।
स्लीव ड्राइव वर्म गियर, स्पर गियर, बेवल गियर के साथ हो सकता है।और इनसाइड स्लीविंग रिंग के लिए भी, यह सिंगल-रो बॉल स्लीविंग रिंग हो सकती है, और डबल-रो बॉल स्लीविंग रिंग भी हो सकती है।डबल-पंक्ति वाला अधिक भार ले सकता है।इसे आपके आवेदन के आधार पर चुना जा सकता है।
