उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | गारंटी: | 10 वर्ष |
|---|---|---|---|
| आवेदन: | सिंगल एक्सिस टिल्टेड सोलर ट्रैकर्स | धुरी घुमाएँ: | सिंगल एक्सिस |
| सेवा: | OEM डिजाइन | पैकेजिंग: | प्लाईवुड |
| मोटर: | बिजली की मोटर | स्थापना वेबसाइट: | छत और मैदान |
| प्रमुखता देना: | worm gear slew drive,slewing ring gear |
||

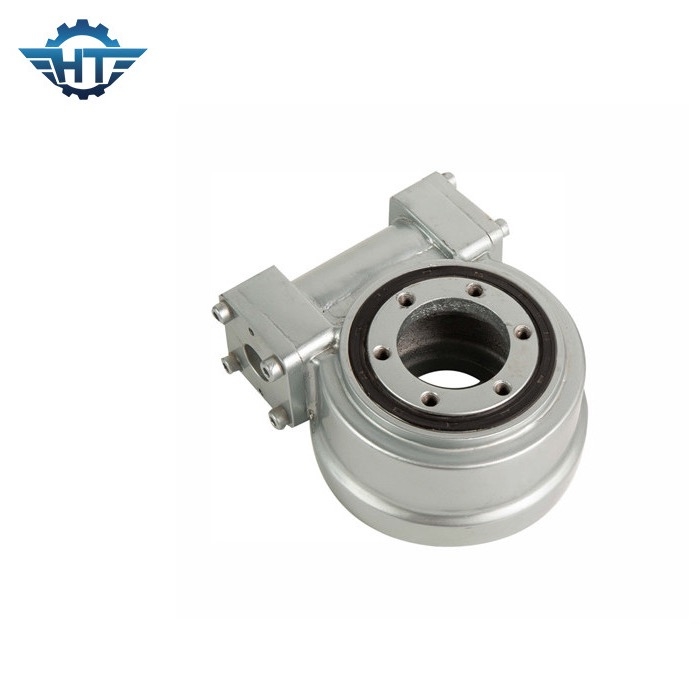

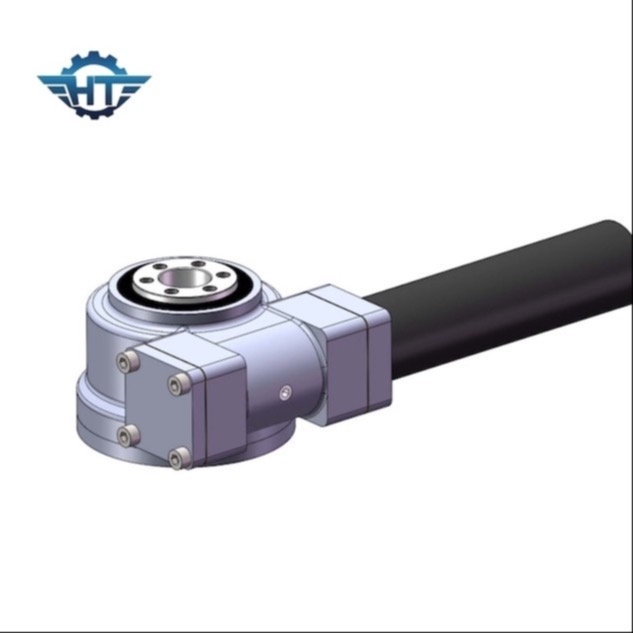

सिंगल एक्सिस टिल्टेड सोलर ट्रैकर्स के लिए हॉरिजॉन्टल स्लीव ड्राइव गियरबॉक्स
स्लीव ड्राइव गियरबॉक्स विवरण
एसई स्लीव ड्राइव एक अच्छा विकल्प है जब परियोजना जंगली कठोर कामकाजी परिस्थितियों और जंग रोधी में होती है।इसे घुमावदार टूथ गियर के साथ डिज़ाइन किया गया है, यह बेहतर एंटी-सैंडस्टॉर्म, फील्ड उपयोग के सुचारू रूप से चलने के साथ आउटपुट टॉर्क को बढ़ाएगा।Hangtuo स्लीविंग ड्राइव में मुख्य रूप से एक स्लीविंग बियरिंग, एक वर्म गियर, हाउसिंग और एक हाइड्रोलिक या एक इलेक्ट्रिक मोटर होता है।Hangtuo के साथ कॉर्पोरेट का अर्थ है अनुभवी तकनीकी विशेषज्ञों से सीधा संपर्क, अच्छी सलाह और संतुष्ट अनुबंध।ग्राहकों की मांगों के अनुरूप संशोधनों को तेजी से और विश्वसनीय रूप से क्रियान्वित किया जा सकता है।कोई फर्क नहीं पड़ता कि आप गियर मोटर कनेक्शन, लंबे शाफ्ट और वैकल्पिक पेंटिंग प्रक्रिया या रंगों के लिए एक अलग एडेप्टर चाहते हैं।3डी ड्राइंग, पेशेवर विकास और प्रोटोटाइप के परीक्षण जैसे अच्छे दस्तावेज।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
सौर ट्रैकिंग प्रणाली, सीपीवी, सीएसपी, एचसीपीवी, पवन टरबाइन और उपग्रह एंटीना डिश के लिए स्लीविंग ड्राइव का व्यापक रूप से उपयोग किया जा सकता है।उन उत्पादों को लंबे जीवन के लिए डिज़ाइन किया गया है, जो कठिन पर्यावरणीय परिस्थितियों में काम कर रहे हैं।
हमारे फायदे
त्वरित प्रतिक्रिया टाइम्स
बड़े पैमाने पर उत्पादन के साथ-साथ ग्राहक-उन्मुख उत्पाद विकास के लिए बुद्धिमान-प्रक्रिया नियंत्रण में दीर्घकालिक अनुभव।
उत्पाद लाभ
स्लीविंग ड्राइव (एनक्लोज्ड टाइप, वर्टिकल टाइप, डुअल एक्सिस टाइप, प्रिसिजन टाइप) ऑवरग्लास वर्म स्लीविंग ड्राइव मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ स्लीविंग बियरिंग पर आधारित है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
स्थिर गुणवत्ता
संयंत्र के माध्यम से क्रिटिकल क्वालिटी इंस्पेक्शन पॉइंट, कुल 9 पद स्थापित करें।हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदु स्थापित करते हैं, महत्वपूर्ण प्रक्रिया में सख्ती से नियंत्रित करने के लिए गुणवत्ता निरीक्षण निर्देश बनाते हैं।हम उच्च परिशुद्धता और माप गेज अंशांकन का उपयोग करते हैं।
परिक्षण
उन्नत माप उपकरण
माप को अंशांकित किया जाना चाहिए, जाँच की जानी चाहिए और केवल योग्य गेज का उपयोग किया जा सकता है।
