उत्पाद विवरण:
|
| मॉडल: | 5 इंच | गियर अनुपात: | 51:1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | ग्रहों का गियरबॉक्स | इंस्टालेशन: | खड़ा |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | worm gear slewing ring,worm gear motor |
||

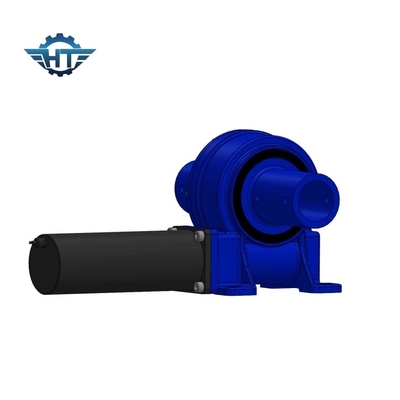

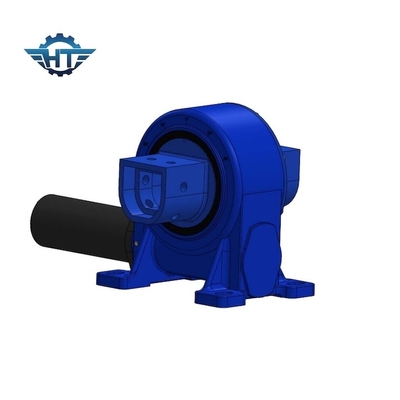

VE5 मॉडल क्षैतिज रूप से घुड़सवार कीड़ा गियर स्लीव ड्राइव के साथ 24V डीसी ब्रश गियर मोटर्स सौर ट्रैकर्स के लिए
VE5 स्लेव ड्राइव विवरण
उच्च गियर अनुपात और कीड़ा और कीड़ा गियर के बीच बड़े सतह संपर्क के कारण, बहुत छोटे आकार के स्लेव ड्राइव द्वारा बहुत उच्च टोक़ मान प्रेषित किए जा सकते हैं जिसका अर्थ है उच्चतम शक्ति घनत्व।वर्म गियर चालित स्लेव ड्राइव का उपयोग उन अनुप्रयोगों में किया जा सकता है जिनमें कम गति और उच्च टोक़ की आवश्यकता होती है जैसे कि सौर ट्रैकर्स, केंद्रीकृत ताप विद्युत संयंत्र।जब यह उच्च घूर्णन गति के साथ निरंतर घूर्णन अनुप्रयोगों में प्रयोग किया जाता है उच्च कर्तव्य जो ड्राइव के अंदर ओवरहीटिंग और कार्य करने में विफलता का कारण होगा के कारण अनुमति नहीं है.
वीई मॉडल प्रदर्शन पैरामीटर
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
अतिरिक्त जानकारी
| न्यूनतम आदेश मात्रा | 5 यूनिट, नमूना आदेश उपलब्ध |
| पोर्ट | चीन का समुद्री बंदरगाह निंगबो/शंघाई |
| भुगतान की शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| प्रसव का समय | लीड टाइम 20-40 दिन |
| पैकेजिंग विवरण | फ्यूमिगेशन से मुक्त लकड़ी का मामला |
व्यक्ति से संपर्क करें: Mr. Tommy Zhang
दूरभाष: +86-18961639799
