उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन: | एडजस्टेबल माउंट ब्रैकेट | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | हॉल सेंसर गियर मोटर | इंस्टालेशन: | खड़ा |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.15° |
| प्रमुखता देना: | रिवर्स सेल्फ लॉकिंग स्लीव रिंग ड्राइव,हॉल सेंसर वर्म गियर स्लीविंग रिंग,रिवर्स सेल्फ लॉकिंग वर्म स्लीव ड्राइव |
||

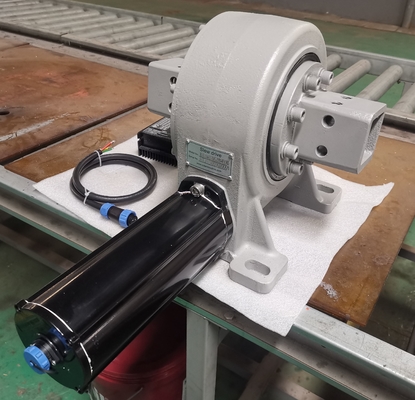

एडजस्टेबल माउंट ब्रैकेट के लिए 9 इंच रिवर्स सेल्फ लॉकिंग वर्म गियर स्लीविंग रिंग
सेल्फ लॉकिंग वर्म गियर स्लीविंग रिंग विवरण:
रोटरी वर्म गियर ड्राइव की एक विशिष्ट विशेषता स्टैटिक सेल्फ-लॉकिंग और डायनेमिक सेल्फ-लॉकिंग के बीच की विशेषता है।जब स्टार्टअप दक्षता ηA 0.5, स्थिर स्व-लॉकिंग मौजूद है।इस समय, स्लीविंग बेयरिंग को घुमाकर कीड़ा चलाना असंभव है।कभी-कभी, बाहरी कंपन जैसे किसी बाहरी बल द्वारा इस सेल्फ-लॉक को अमान्य किया जा सकता है।इस समय, कृमि को रोटरी स्लीविंग बेयरिंग द्वारा संचालित किया जा सकता है।जब ऑपरेटिंग यांत्रिक दक्षता 0.5, हेलिक्स कोण γm = 2.5 ° ~ 4 °, जो गतिशील स्व-लॉकिंग (यानी, आंदोलन के दौरान स्वचालित लॉकिंग) प्राप्त कर सकता है, जिसे संपर्क तनाव और घर्षण पर भरोसा करके प्राप्त किया जा सकता है दांत की सतह।
कई ड्राइव सिस्टम में, सेल्फ-लॉकिंग बहुत महत्वपूर्ण है।सामान्य तौर पर, अतिरिक्त ब्रेक या ब्लॉक का उपयोग करना सबसे आम तरीका है।सेल्फ़-लॉकिंग गियर ब्रेक की भूमिका को पूरी तरह से प्रतिस्थापित नहीं कर सकते हैं।रोटरी वर्म गियर ड्राइव स्टैटिक सेल्फ-लॉकिंग है।कुछ विशेष मामलों में, जैसे कि भूकंप, सेल्फ-लॉकिंग तब भी प्रभावी होती है जब रिवर्स रोटेशन की प्रवृत्ति होती है।हमारे स्लीविंग ड्राइव में वर्म गियर सेल्फ-लॉकिंग विशेषताओं के कारण रिवर्स सेल्फ-लॉकिंग की विशेषताएं हैं।यह सुविधा मेजबान के संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
