उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई3" |
|---|---|---|---|
| गियर अनुपात: | 31:1 | रेटेड आउटपुट टॉर्क: | 600 एनएम |
| टोर्क पकड़ना: | 1500 एनएम | झुकाव टोक़: | 5800 एनएम |
| क्षमता: | 40% | घूर्णन प्रकार: | क्षैतिज और लंबवत |
| प्रमुखता देना: | 3 Inch Slew Drive Gearbox,Dual Axis Slew Drive Gearbox,Solar Tracking System Slew Gearbox |
||

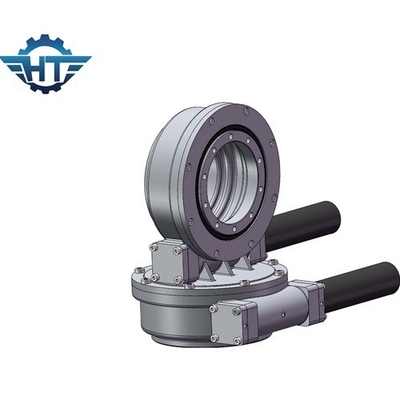

24V सोलर ट्रैकिंग सिस्टम के लिए उच्च सटीकता का 3 इंच डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स
डुअल एक्सिस स्लीव ड्राइव गियरबॉक्स विवरण:
1. हमारे स्लीविंग ड्राइव का व्यापक रूप से सौर ट्रैकिंग सिस्टम, विशेष निर्माण वाहनों, बंदरगाह मशीनरी और छोटे पवन टर्बाइनों में उपयोग किया जाता है
2. हम विनिर्माण, असेंबली, निरीक्षण, परीक्षण प्रक्रियाओं और स्वचालित सफाई और पेंटिंग और पावर कोटिंग लाइनों के लिए सभी उन्नत मशीनों के साथ पूरी तरह से उपकरण हैं।
स्लीविंग ड्राइव आवरग्लास वर्म शाफ्ट के साथ स्लीविंग रिंग का संयोजन है, जो अधिक टूथ कॉन्टैक्ट, बढ़ा हुआ ड्राइव टॉर्क और स्मूथ रोटेशन प्रदान करता है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए उपरोक्त आयामों और मापदंडों को अद्यतन या समायोजित किया जा सकता है, कृपया हमारे बिक्री चित्र देखें।
आवेदन पत्र
एक स्लीविंग ड्राइव को स्लीविंग गियर ड्राइव या स्लीविंग रेड्यूसर आदि भी कहा जाता है। यह आमतौर पर एयरोस्पेस क्षेत्र, सौर ऊर्जा प्रणालियों, पवन टरबाइन, उपग्रह प्रसारण प्रणाली, और इंजीनियरिंग मशीनरी जैसे ट्रक क्रेन, और मैन लिफ्ट आदि में उपयोग किया जाता है। हाल के वर्षों में, यह फोटोवोल्टिक बिजली प्रणालियों में समृद्ध रूप से उपयोग किया गया है।
जब सौर ऊर्जा उद्योग में एक स्लीविंग ड्राइव का उपयोग किया जाता है, तो उपयोगकर्ताओं को सौर पैनलों के वास्तविक क्षेत्र के अनुसार एक आदर्श का चयन करना होता है।सामान्य तौर पर, 3 इंच स्लीविंग ड्राइव 3- 5 सोलर पैनल, 10-17 सोलर पैनल के लिए 7 इंच, 18-30 के लिए 9 इंच, 31-45 के लिए 12 इंच, और 14 के साथ आने वाली सौर ऊर्जा प्रणाली के लिए उपयुक्त है। 46-60 के लिए इंच।ये आपके संदर्भ के लिए प्रदान किए गए हैं।अधिक विशिष्ट और विस्तृत जानकारी के लिए, कृपया मुझसे सीधे संपर्क करें।
एक स्लीविंग ड्राइव आमतौर पर एक स्लीविंग रिंग, वर्म, कास्टिंग हाउसिंग और मानक घटकों जैसे बेयरिंग और बोल्ट आदि से बना होता है। जबकि फोटोवोल्टिक पावर जनरेशन सिस्टम में उपयोग किया जाता है, स्लीविंग ड्राइव का उपयोग आमतौर पर डीसी प्लैनेटरी स्पीड रेड्यूसर मोटर और एसी के संयोजन में किया जाता है। स्पीड रेड्यूसर मोटर।जबकि इंजीनियरिंग उपकरण में उपयोग किया जाता है, यह नियमित रूप से हाइड्रोलिक मोटर के संयोजन में पावर ड्राइविंग सिस्टम के रूप में कार्य करने के लिए उपयोग किया जाता है।
