उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | VE9 ऊर्ध्वाधर गियर |
|---|---|---|---|
| गियर अनुपात: | 61:1 | रेटेड आउटपुट टॉर्क: | 8784 एनएम |
| टोर्क पकड़ना: | 80 kNm | झुकाव टोक़: | 16 kNm |
| क्षमता: | 40% | शुद्धता: | 0.15 डिग्री |
| प्रमुखता देना: | 84 * 84 ट्यूब वर्टिकल स्लीविंग ड्राइव,वर्टिकल स्लीविंग ड्राइव 50Mn 42CrMo,0.15 डिग्री वर्म गियर स्लीविंग ड्राइव |
||

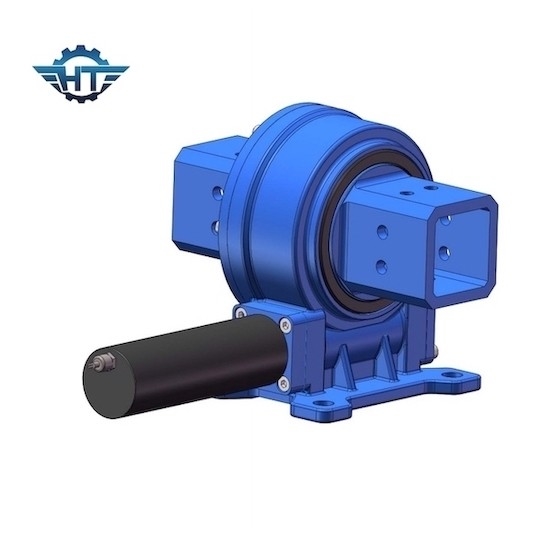

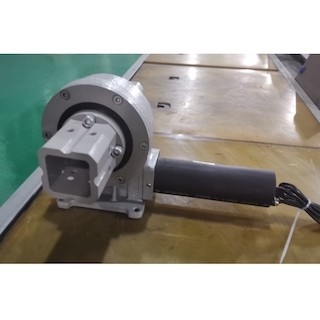

9 इंच वर्टिकल सिंगल एक्सिस स्लीव ड्राइव, सोलर ट्रैकिंग सिस्टम के लिए 84 * 84 ट्यूब साइज
वर्टिकल सिंगल एक्सिस स्लीव ड्राइव्स विवरण
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होता है।यह इकाई एक स्लीविंग रिंग और वर्म के लाभों को एक इकाई में लाती है।
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | हिंदुस्तान टाइम्स | प्रकार | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 8784 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 80 के एनएम |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 61:1 | क्षमता | 40% |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या चक्रीय आंदोलन के साथ धीमी रोटेशन की मांग करते हैं।उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर को युग्मित करने के साथ-साथ पूरे सिस्टम को उपकरणों के साथ जोड़ने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित लाभों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे कि मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, हॉलेज वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, बड़े पैमाने की व्हील इकाइयों में घूमने योग्य सीढ़ी समुद्री पोर्टल ट्रांसपोर्टर।
