उत्पाद विवरण:
|
| स्लीविंग रेंज: | ±60° | सामग्री: | 42सीआरएमएन, 50 एमएन |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स | गारंटी: | 10 वर्ष |
| रंग: | संतरा | आकार: | 3 इंच से 25 इंच |
| मोटर: | 24VDC, 220VAC | सर्पिल गरारी: | डबल लिफाफा |
| प्रमुखता देना: | इलेक्ट्रिक प्लैनेटरी वर्म गियर स्लीव ड्राइव,220VAC स्लीव गियर ड्राइव,220VAC वर्म गियर स्लीव ड्राइव |
||

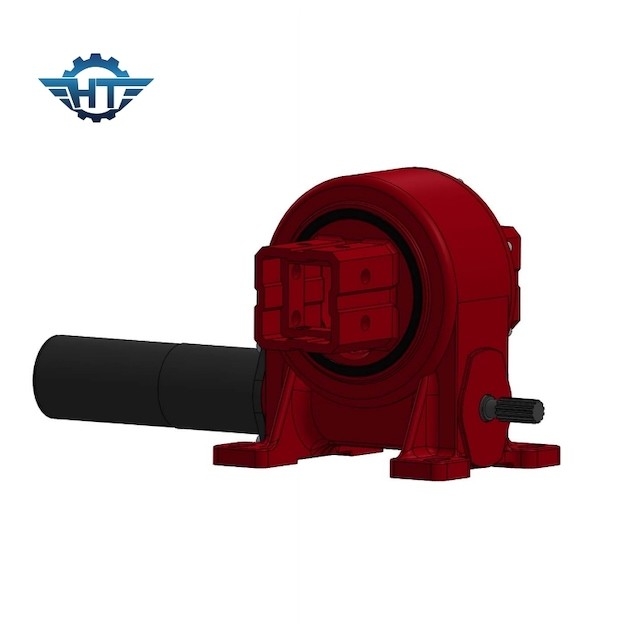

सौर ट्रैकर्स के लिए इलेक्ट्रिक प्लैनेटरी गियर मोटर के साथ संलग्न हाउस वीई 8 स्लीविंग गियर

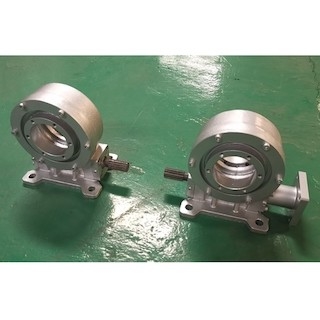

स्लीविंग गियर ड्राइव विवरण
संलग्न सौर ट्रैकिंग स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, ऊर्ध्वाधर प्रकार, दोहरी धुरी प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार आदि। स्लीविंग ड्राइव डबल लिफाफा वर्म गियर संरचना पर आधारित है, जिसमें बहु दांत संपर्क शामिल है उच्च भार को चलाने के लिए विशेष रूप से डिज़ाइन किया गया।इसमें मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन है।
टॉर्क के आनुपातिक वितरण के कारण प्लेनेटरी गियर रिडक्शन गियरबॉक्स का कार्य सिद्धांत खुद को एक बड़ा रेडियल भार सहन करने के लिए बनाता है।क्या अधिक है, हमारे स्लीविंग ड्राइव विभिन्न प्रकार के मोटर्स, हाइड्रोलिक मोटर, 24vdc / 12vdc इलेक्ट्रिक मोटर, सर्वो मोटर, स्टेपर मोटर से जुड़ सकते हैं और हमारे पास सभी श्रृंखला स्लीव गियरबॉक्स आकार ग्राहकों की विभिन्न जरूरतों और मांग को पूरा करते हैं।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
स्थापना सावधानियां
स्लीविंग बेयरिंग यांत्रिक घटकों के घूर्णन निर्माण द्वारा उत्पन्न अधिकांश अतिरिक्त बल को वहन करता है, और बड़े भार दबाव और कठोर कार्य वातावरण जैसे कारकों ने इसके प्रदर्शन के लिए उच्च आवश्यकताओं को आगे रखा है।निर्माण गतिविधियों की सुचारू प्रगति सुनिश्चित करने के लिए, उच्च गुणवत्ता वाले स्लीविंग बेयरिंग उत्पादों को चुनना बहुत महत्वपूर्ण है, और इसकी स्थापना और उपयोग के विवरण में ढील नहीं दी जा सकती है।
1. गुणवत्ता की पुष्टि करें।स्लीविंग बेयरिंग स्थापित करने से पहले, यह पुष्टि करने के लिए सावधानीपूर्वक दृश्य निरीक्षण किया जाना चाहिए कि परिवहन के दौरान स्लीविंग बेयरिंग को बहुत नुकसान नहीं हुआ है, जैसे कि गंभीर जंग और विरूपण।
2. अशुद्धियों को साफ करें।जब स्लीविंग बियरिंग के अंदर विदेशी वस्तुएं जैसे रेत के कण और लोहे का बुरादा होता है, तो यह मशीन के संचालन के दौरान आसन्न घटकों को खराब कर देगा, एपेरियोडिक कंपन होगा, और अनम्य रोटेशन विफलता भी होगी।यांत्रिक जीवन को छोटा करें।
3. सटीकता सुनिश्चित करें।भागों को स्थापित करने के बाद, स्लीविंग बेयरिंग प्लेन और इंस्टॉलेशन प्लेन के बीच संपर्क की जांच करना आवश्यक है।यदि कोई गैप है, तो गैप को भरने वाली सामग्री का उपयोग गैप को भरने के लिए किया जाना चाहिए ताकि बोल्ट को कसने के बाद स्लीविंग बेयरिंग को विकृत होने से बचाया जा सके।
