उत्पाद विवरण:
|
| नमूना: | एसई 1 इंच | हॉल सेंसर: | ऐच्छिक |
|---|---|---|---|
| स्पीड: | 0.03 ~ 1 आरपीएम | गियर अनुपात: | 32:1 |
| आईपी वर्ग: | IP66 | बैक होल्डिंग टॉर्क: | 1850 एनएम |
| झुकाव टोक़: | 320 एनएम | एचएस कोड: | 8483409090 |
| प्रमुखता देना: | 1RPM वर्म गियर स्लीव ड्राइव,वर्म गियर स्लीव ड्राइव IP66,IP66 स्लीविंग बेयरिंग ड्राइव |
||

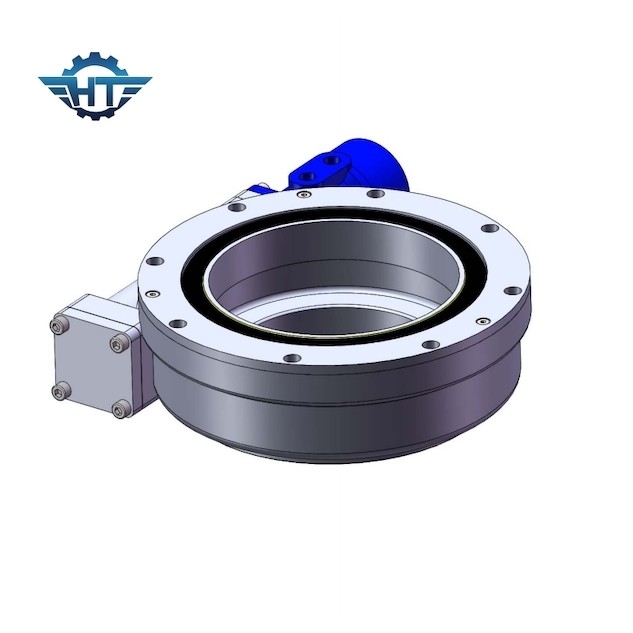

सोलर पावर पैनल ट्रैकिंग सिस्टम के लिए SE1 स्मॉल वर्म ड्राइव स्लीविंग ड्राइव
वर्म गियर स्लीव ड्राइव्स परिचय
एक स्लीविंग ड्राइव एक भारी लेकिन धीमी गति से मोड़ने वाले भार का समर्थन कर सकता है, अक्सर एक क्षैतिज प्लेटफॉर्म जैसे कि एक पारंपरिक क्रेन, एक स्विंग यार्डर, या एक क्षैतिज-अक्ष पवनचक्की का पवन-सामना करने वाला प्लेटफॉर्म।अब, यह सौर ऊर्जा में व्यापक रूप से उपयोग किया जाता है: एकल अक्ष सौर ट्रैकिंग प्रणाली, दोहरी धुरी सौर ट्रैकिंग प्रणाली, केंद्रित सौर ऊर्जा, फ्रेस्नेल, ताप टावर और यहां तक कि एंटीना में भी।
पेचदार गियर और ऑवरग्लास वर्म इसे मल्टी टूथ संपर्क प्राप्त करते हैं, जिससे यह एक ही समय में अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।

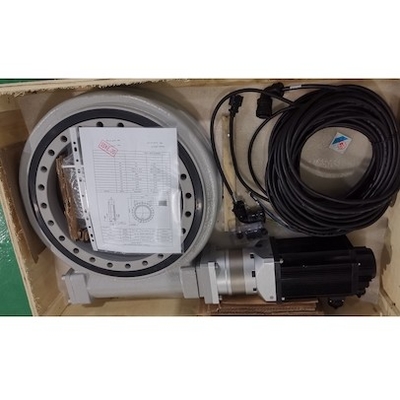

स्लीविंग ड्राइव गियर मोटर
विभिन्न ग्राहकों की तकनीकी मांगों और आवश्यकताओं के आधार पर मिलान करने वाली मोटर का चयन किया जाएगा
| वोल्टेज | बिजली उत्पादन | उत्पादन की गति | वाटर प्रूफिंग |
| 24वीडीसी | 5-60W | 10-100rpm | आईपी65 |
| टिप्पणी | विशेष मोटर्स को आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। | ||
| एनकोडर और गियर बॉक्स को ठीक किया जा सकता है। | |||
| विभिन्न मांगों के आधार पर ग्रहों के गियरबॉक्स का मिलान किया जा सकता है | |||
लाभ
हमारी पेशेवर तकनीकी टीम आपके विस्तृत अनुरोध के अनुसार उपयुक्त स्लीविंग ड्राइव समाधान प्रदान कर सकती है।
हम स्लीविंग ड्राइव, विभिन्न प्रकार के मोटर, एन्कोडर, हॉल सेंसर और नियंत्रक भी प्रदान कर सकते हैं
हम इंस्टॉलेशन गाइड, ट्रैकिंग सिस्टम व्यवस्था सुझाव प्रदान कर सकते हैं
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां |
204 |
अनुप्रयोग
फोटोवोल्टिक ट्रैकिंग सिस्टम
फोटोवोल्टिक ट्रैकिंग सिस्टम के डिजाइन सिद्धांत जटिल नहीं हैं।चूंकि सूर्य का विकिरण कोण लगातार बदल रहा है, ट्रैकिंग तकनीक का उपयोग करने के बाद पारंपरिक स्थिर फोटोवोल्टिक पैनल अब "मृत वस्तुएं" नहीं हैं।इसके विपरीत, वे सूरजमुखी की तरह सूरज का पीछा कर सकते हैं और प्राप्त सौर विकिरण की मात्रा में वृद्धि कर सकते हैं, जिससे बिजली स्टेशन के समग्र बिजली उत्पादन में सुधार होगा।
