उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | दोहरी धुरी 5 इंच |
|---|---|---|---|
| गियर अनुपात: | 37:1 | क्षमता: | 40% |
| आवेदन: | सौर ट्रैकिंग सिस्टम | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| स्थापना वेबसाइट: | खुला मैदान, सपाट छत | विशेषताएं: | सुरक्षित, त्वरित स्थापना |
| प्रमुखता देना: | डुअल एक्सिस स्लीविंग रिंग ड्राइव,पीवी पैनल स्लीविंग रिंग ड्राइव,पीवी पैनल वर्म ड्राइव स्लीव रिंग |
||
सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 24VDC गियर मोटर के साथ 3 इंच सिंगल एक्सिस स्मॉल स्लीव ड्राइव
स्मॉल स्लीव ड्राइव विवरण
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग बेयरिंग कहा जाता है, जो आमतौर पर वर्म, गियर, हाउसिंग, मोटर और अन्य घटकों से बना होता है।चूंकि मुख्य घटक स्लीविंग बेयरिंग हैं, वे एक ही समय में अक्षीय बल, रेडियल बल और पलटने वाले क्षण को सहन कर सकते हैं।पारंपरिक स्लीविंग उत्पादों की तुलना में, नए स्लीविंग ड्राइव डिवाइस में सुविधाजनक इंस्टॉलेशन, सुविधाजनक रखरखाव और बड़े इंस्टॉलेशन स्पेस की विशेषताएं हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
अनुप्रयोग

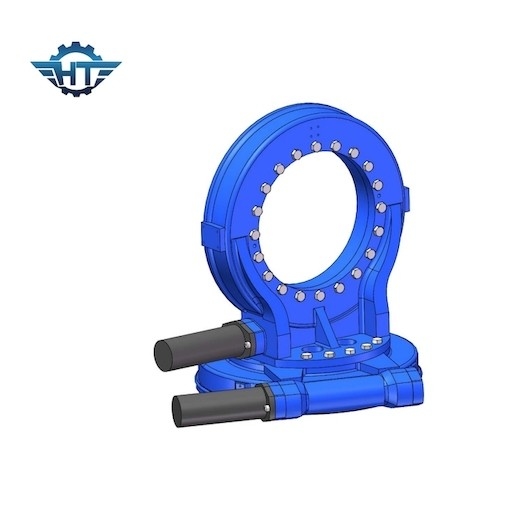

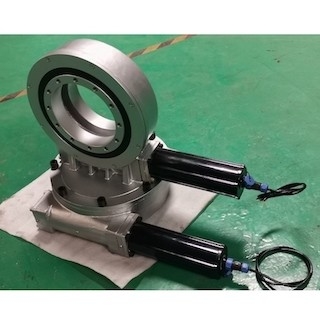

हमारी दोहरी-अक्ष वाली स्लीविंग इकाइयां दो स्वतंत्र रूप से अलग किए गए अक्षों को घुमाकर टोक़ उत्पन्न करती हैं, जिससे एक विस्तृत श्रृंखला में स्थिर और उच्च-सटीक संचरण सक्षम होता है।अनुप्रयोगों में सौर ट्रैकर्स, हेलियोस्टैट्स, केंद्रित फोटोवोल्टिक्स (सीपीवी), और उपग्रह और रेडियो एंटेना शामिल हैं।
