उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वीई9 इंच |
|---|---|---|---|
| गियर अनुपात: | 61:1 | विनिर्देश: | VE9-61MHD-24RC |
| व्यापार चिह्न: | अनुकूलित, एचटी | टोर्क पकड़ना: | 80000 एनएम |
| क्षमता: | 40% | ट्यूब का आकार: | स्वनिर्धारित |
| प्रमुखता देना: | VE9 संलग्न वर्म गियर स्लीव ड्राइव,80000 एनएम वर्म गियर स्लीव ड्राइव,80000 एनएम वर्म गियर स्लीविंग रिंग |
||

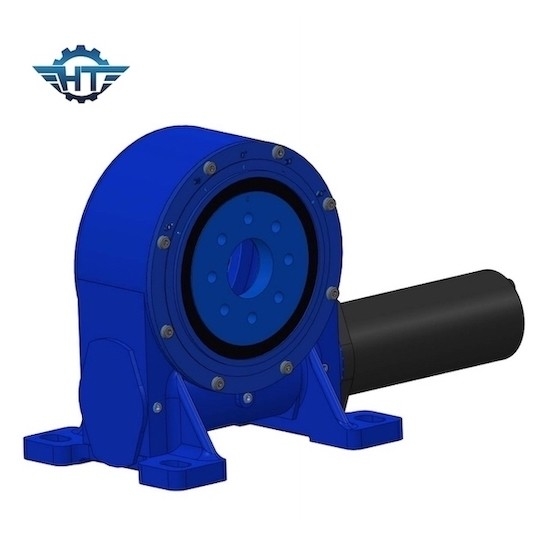

संलग्न 9 इंच वर्म गियर स्लीव ड्राइव, ट्यूब आकार 110 * 110 मिमी सन ट्रैकिंग सिस्टम के लिए
वर्म गियर स्लीव ड्राइव विवरण
हमारे ऊर्ध्वाधर स्थापित 9 इंच स्लीव ड्राइव में विभिन्न ट्यूब आकार, 110 × 110 मिमी, 94 × 94 मिमी, 84 * 84 मिमी, या ग्राहकों की विशेष आवश्यकताओं के आधार पर अनुकूलित होते हैं जो पूरी तरह से फ्लैट सिंगल एक्सिस सौर ट्रैकिंग सिस्टम का उपयोग किया जाता है।इसमें उच्च आईपी ग्रेड है जो ड्राइव को विभिन्न पर्यावरणीय परिस्थितियों जैसे धूल, पानी, रेत और यहां तक कि पानी से भी बचा सकता है।
हम मानक के आधार पर निर्मित होते हैं जो ISO9001 प्रणाली में आवश्यक है।हमने सीई प्रमाणपत्र भी पारित किया है।स्लीव ड्राइव का जीवनकाल लंबा होता है और इसे लाइफ टाइम का उपयोग करके 30 साल के क्षेत्र के लिए डिज़ाइन किया गया है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
क्षैतिज एकल अक्ष ट्रैकिंग प्रणाली
क्षैतिज एकल-अक्ष ट्रैकिंग कम अक्षांशों के लिए उपयुक्त है, आमतौर पर सूर्य के ऊंचाई कोण को ट्रैक करने के लिए पैनल में सूर्य की किरणों के ऊर्ध्वाधर घटक को बढ़ाने के लिए अपनी बिजली उत्पादन बढ़ाने के लिए।क्षैतिज सिंगल-एक्सिस ट्रैकिंग सिस्टम न केवल सूर्य के उन्नयन कोण को ट्रैक करता है, बल्कि इसके गति कोण को नियंत्रित करने के लिए बैटरी पैनल पर सूर्य की किरणों के ऊर्ध्वाधर घटक को अधिकतम करने के लिए एक जटिल गणना एल्गोरिथ्म को अपनाता है।यह फोटोवोल्टिक बिजली उत्पादन को अधिकतम करता है।क्षैतिज एकअक्षीय ट्रैकिंग को आमतौर पर फिक्स्ड ब्रैकेट्स के सापेक्ष 20% और 30% के बीच बढ़ाया जा सकता है।
