उत्पाद विवरण:
|
| टाइप: | वर्टिकल स्लीविंग ड्राइव | सामग्री: | 42CRMN या 50Mn |
|---|---|---|---|
| आवेदन पत्र: | सौर ताप प्रणाली | गारंटी: | 10 वर्ष |
| रंग: | ग्राहक की आवश्यकता | आकार: | 3 इंच - 25 इंच |
| मोटर: | 24 वी डीसी मोटर | विशेषता: | लंबा जीवन |
| प्रमुखता देना: | इलेक्ट्रिक मोटर वर्म गियर स्लीव ड्राइव,कॉम्पैक्ट VE5 वर्म गियर स्लीव ड्राइव,सौर ताप प्रणाली स्लीव ड्राइव |
||

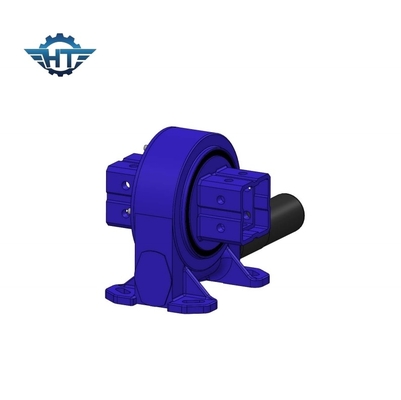

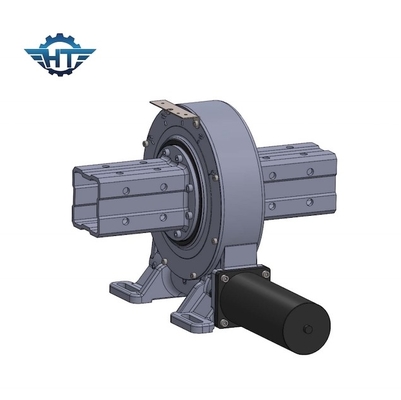

सौर ताप प्रणाली के लिए इलेक्ट्रिक मोटर के साथ कॉम्पैक्ट वीई 5 वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण:
गर्त सौर तापीय विद्युत उत्पादन तकनीक एक गर्त परवलयिक सांद्रण दर्पण के माध्यम से सूर्य के प्रकाश को फोकल लाइन पर केंद्रित करती है, और कलेक्टर को फोकल लाइन पर स्थापित किया जाता है।ध्यान केंद्रित करने के बाद सौर विकिरण ऊर्जा को अवशोषित करने के लिए।ट्यूब में तरल पदार्थ गर्म होने के बाद, यह हीट एक्सचेंजर के माध्यम से पानी को गर्म करने के लिए भाप उत्पन्न करता है, जो एक भाप शक्ति चक्र के माध्यम से उत्पन्न होता है।गर्त सौर तापीय विद्युत उत्पादन प्रणाली में मुख्य रूप से एक ऊष्मा संग्रहण प्रणाली, एक ऊष्मा भंडारण प्रणाली, एक ऊष्मा विनिमय प्रणाली और एक बिजली उत्पादन प्रणाली शामिल होती है।गर्मी संग्रह प्रणाली मुख्य रूप से एक गर्मी संग्रह ट्यूब, एक एकत्रित दर्पण सतह, एक सहायक संरचना और एक नियंत्रण प्रणाली से बना है।स्लीव ड्राइव सपोर्टिंग स्ट्रक्चर का अहम हिस्सा हैं।
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
विशेषताएँ
1. 0~180° . से घुमाएं
2. ड्राइविंग मोटर को बाईं या दाईं ओर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च बैकहोल्डिंग टोक़, लंबवत स्थापना के लिए उपयुक्त
9. कम रखरखाव
