| ब्रांड नाम: | HANGTUO |
| मॉडल नंबर: | वीई5 |
| MOQ: | 1 पीसी |
| कीमत: | 145~226 USD/PC |
| डिलीवरी का समय: | 15 ~ 30 दिन |

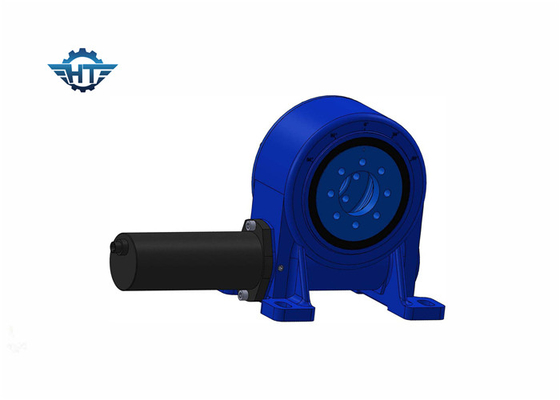

VE5 डबल एनवेलपिंग वर्म गियर स्लीविंग ड्राइव क्षैतिज सिंगल-एक्सिस सौर ट्रैकिंग सिस्टम के लिए
उत्पाद विवरण
VE5 स्लीविंग ड्राइव एक एनवेलपिंग (ग्लोबॉयड) वर्म गियर ज्यामिति का उपयोग करता है ताकि एक कॉम्पैक्ट, संलग्न असेंबली में उच्च-अनुपात गति में कमी और स्व-लॉकिंग क्षमता प्रदान की जा सके। HSAT (क्षैतिज सिंगल-एक्सिस ट्रैकर) सौर प्रतिष्ठानों की निरंतर ड्यूटी साइकलिंग आवश्यकताओं के लिए इंजीनियर, यह ड्राइव यूनिट मल्टी-रो ट्रैकर कॉन्फ़िगरेशन के लिए अंतर्निहित गतिशील हवा भार और गुरुत्वाकर्षण क्षण भार का सामना करते हुए सटीक अज़ीमुथ पोजिशनिंग प्रदान करता है।
|
विशेषता |
लाभ |
|---|---|
|
360° निरंतर रोटेशन |
अधिकतम सौर ऊर्जा कैप्चर के लिए पूर्ण अज़ीमुथ ट्रैकिंग |
|
डबल एनवेलपिंग वर्म डिज़ाइन |
मानक वर्म ड्राइव की तुलना में बेहतर लोड क्षमता और उच्च संपर्क अनुपात |
|
स्व-लॉकिंग तंत्र |
बाहरी ब्रेक की आवश्यकता को समाप्त करता है; बिजली जाने पर स्थिति बनाए रखता है |
|
प्री-लुब्रिकेटेड सील्ड हाउसिंग |
उच्च-प्रदर्शन ग्रीस के साथ कारखाने में भरा हुआ; धूल और नमी के खिलाफ IP-रेटेड सुरक्षा |
|
लचीला मोटर माउंटिंग |
बाएं या दाएं तरफ से हाइड्रोलिक मोटर या 12V/24V/48V डीसी इलेक्ट्रिक मोटर स्वीकार करता है |
|
उच्च झुकाव टॉर्क |
क्षैतिज माउंटिंग के लिए अनुकूलित, बेहतर क्षण लोड हैंडलिंग के साथ |
|
शून्य बैकलैश समायोजन |
स्थापना के दौरान क्षेत्र में समायोजन की आवश्यकता नहीं है |
वर्टिकल सीरीज़ स्लीव ड्राइव प्रदर्शन पैरामीटर
|
मॉडल |
अनुपात |
रेटेड आउटपुट टॉर्क |
झुकाव टॉर्क |
अक्षीय लोड |
रेडियल लोड |
होल्डिंग टॉर्क |
दक्षता |
सटीकता |
स्व-लॉकिंग |
वजन |
|
N.m |
N.m |
kN |
kN |
N.m |
डिग्री |
हाँ |
किलो |
|||
|
3" |
31:1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
≤0.1 |
हाँ |
13किलो |
|
5" |
37:1 |
637.5 |
5000 |
16 |
27 |
9200 |
40% |
≤0.1 |
हाँ |
18किलो |
|
7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
≤0.1 |
हाँ |
28किलो |
|
8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
≤0.1 |
हाँ |
35किलो |
|
9" |
61:1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
≤0.1 |
हाँ |
51किलो |
|
12" |
78:1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
≤0.1 |
हाँ |
61किलो |
|
14" |
85:1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
≤0.1 |
हाँ |
78 किलो |
|
17" |
102:1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
≤0.1 |
हाँ |
105 किलो |
|
21" |
125:1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
≤0.1 |
हाँ |
185 किलो |
|
25" |
150:1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
≤0.1 |
हाँ |
244 किलो |
ड्राइव प्रकार: डबल एनवेलपिंग वर्म गियर स्लीविंग ड्राइव
रोटेशन रेंज: 360° निरंतर
मोटर संगतता: 12VDC / 24VDC / 48VDC इलेक्ट्रिक मोटर, हाइड्रोलिक मोटर, प्लैनेटरी गियरबॉक्स
अनुप्रयोग: क्षैतिज सिंगल-एक्सिस सौर ट्रैकर
स्थापना: एकीकृत हाउसिंग और माउंटिंग इंटरफेस के साथ प्लग-एंड-प्ले
यूटिलिटी-स्केल क्षैतिज सिंगल-एक्सिस सौर ट्रैकर (HSAT) सिस्टम
वाणिज्यिक और औद्योगिक सौर पीवी प्रतिष्ठान
वितरित सौर ट्रैकिंग एरे
कृषि और दोहरे उपयोग वाले सौर प्रतिष्ठान
पारंपरिक बेलनाकार वर्म गियर के विपरीत, डबल एनवेलपिंग डिज़ाइन वर्म को गियर के चारों ओर लपेटता है, जिससे संपर्क क्षेत्र 300% तक बढ़ जाता है। इसके परिणामस्वरूप:
उच्च टॉर्क ट्रांसमिशन क्षमता
बेहतर शॉक लोड प्रतिरोध
निरंतर ड्यूटी साइकलिंग के तहत विस्तारित सेवा जीवन
कठोर बाहरी वातावरण में बेहतर प्रदर्शन
