उत्पाद विवरण:
|
| नमूना: | वीई9" | स्व ताला: | हाँ |
|---|---|---|---|
| सामग्री: | क्यूटी | आवेदन पत्र: | सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम |
| प्रमाणपत्र: | आईएसओ 9 001, सीई | गारंटी: | 5~10 साल |
| रंग: | RAL6001 | शुद्धता: | 0.1 |
| प्रमुखता देना: | वर्टिकल 9 इंच सोलर स्लीव ड्राइव,24VDC मोटर के साथ सोलर स्लीव ड्राइव,सिंगल एक्सिस ट्रैकिंग सोलर स्लीव ड्राइव |
||

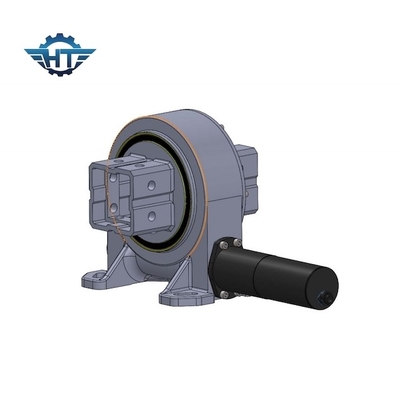

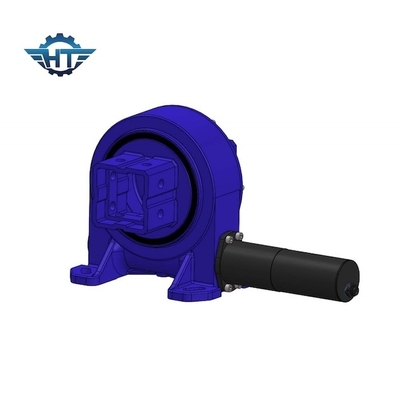

सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 24VDC मोटर के साथ वर्टिकल 9 इंच सोलर स्लीव ड्राइव
सोलर स्लीव ड्राइव विवरण
वर्म गियर स्लीविंग ड्राइव एक पूर्ण-चक्र रोटरी कमी ट्रांसमिशन तंत्र है जो ड्राइविंग पावर स्रोत के साथ एकीकृत है।उच्च परिशुद्धता बीयरिंग का उपयोग ट्रांसमिशन अनुयायी के रूप में किया जाता है और एक तंत्र लगाव भाग और एक सक्रिय भाग और एक ड्राइविंग स्रोत स्लीविंग रिंग के आंतरिक और बाहरी रिंगों में से एक से जुड़ा होता है।दूसरी रिंग को ट्रांसमिशन फॉलोअर और संचालित वर्किंग पार्ट के कनेक्टिंग बेस दोनों के रूप में माना जाता है, ताकि स्लीविंग बेयरिंग में फुल-सर्कल रोटरी, ड्राइविंग पावर सोर्स और मेन ट्रांसमिशन की एक विशेषता कुशलता से कॉन्फ़िगर हो।यह हिस्सा इसे एक सामान्य-उद्देश्य कमी संचरण तंत्र बनाता है जो एक ही समय में रोटेशन, मंदी, और एक सरल संरचना और सुविधाजनक निर्माण और रखरखाव के कार्यों को एकीकृत करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषताएँ
स्लीविंग ड्राइव असीमित परिधीय रोटेशन और गति में कमी का एहसास कर सकता है, और बड़े अक्षीय बल, रेडियल बल और उलटा बल का सामना कर सकता है।इसमें उच्च सटीकता, कॉम्पैक्ट संरचना और बड़ी वहन क्षमता के फायदे हैं।
अनुप्रयोग
स्लीविंग ड्राइव एप्लिकेशन आमतौर पर पाए जाते हैं जैसे: विंड टर्बाइन, हैवी लोड ट्रांसपोर्टर, सोलर ट्रैकर्स, हार्बर क्रेन, हाइड्रोलिक उपकरण, क्रेन स्टीयरिंग मैकेनिज्म, ऑटोमेशन सिस्टम, हैवी लोड मैनिपुलेटर्स, यॉ और पिच कंट्रोल टेबल।
