उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | आदर्श: | वीई9 |
|---|---|---|---|
| गियर अनुपात: | 61:1 | रेटेड आउटपुट टॉर्क: | 6100 एनएम |
| टोर्क पकड़ना: | 36000 एनएम | झुकाव टोक़: | 16300 एनएम |
| ट्रेडमार्क: | तटस्थ, OEM, अनुकूलित | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | वर्टिकल स्लीव रिंग ड्राइव 9 ",110 ट्यूब स्लीव रिंग ड्राइव,वर्टिकल स्लीविंग बेयरिंग ड्राइव 9" |
||

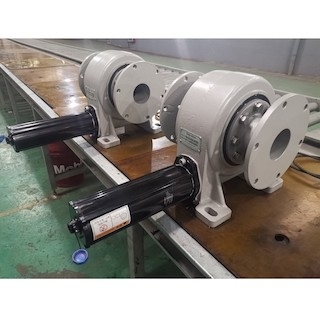

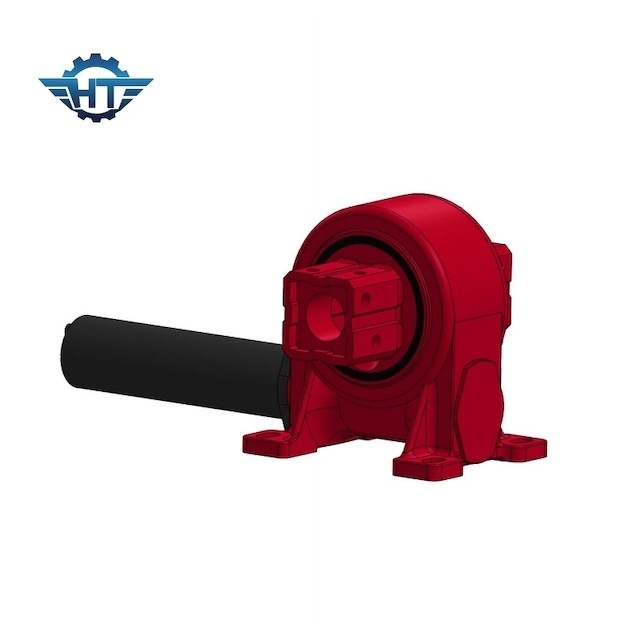

सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए ट्यूब साइज 110 के साथ वर्टिकल 9 इंच स्लीविंग ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण
VE9 सिंगल-एक्सिस स्लीविंग ड्राइव एक अक्ष के चारों ओर घूम सकते हैं और विभिन्न नाममात्र टॉर्क और होल्डिंग और टिल्टिंग मोमेंट के होते हैं।हम ग्राहकों की आवश्यकताओं के आधार पर मानक प्रकार और अनुकूलित प्रकार दोनों प्रदान कर सकते हैं।यह स्थापित करने में सबसे आसान है, और सबसे अधिक उपयोग किया जाता है।VE7 स्लीविंग ड्राइव वर्टिकल माउंटिंग और एक उच्च शक्ति वाली इकाई में पूरी तरह से संलग्न ड्राइव प्रदान करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
उत्पाद लाभ
1. उच्च बैकहोल्डिंग टोक़
2. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार करने के लिए स्व-लॉकिंग
2. अंदर रुकना मुश्किल है
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने और बैकलैश को कम करने के लिए मल्टी टूथ संपर्क
