उत्पाद विवरण:
|
| नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| क्षमता: | 40% | शुद्धता: | 0.1 |
| चालक: | बिजली की मोटर | टाइप: | सिंगल एक्सिस |
| आवेदन पत्र: | लिंकेज सोलर ट्रैकिंग सिस्टम | रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | VE9 सिंगल वर्म गियर स्लीव ड्राइव,50kN सोलर ट्रैकिंग स्लीव ड्राइव,लिंकेज सोलर ट्रैकिंग सिस्टम स्लीव ड्राइव |
||

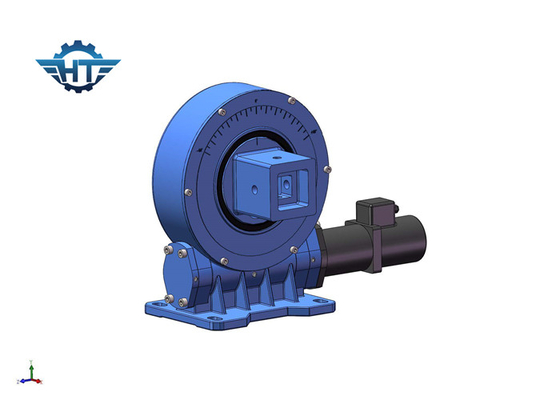

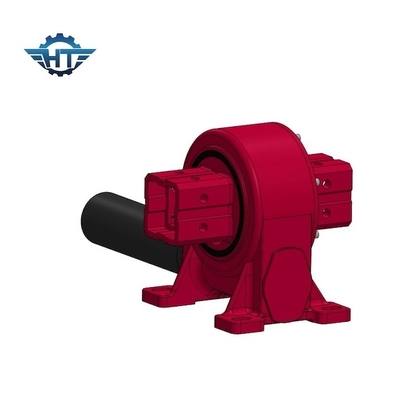

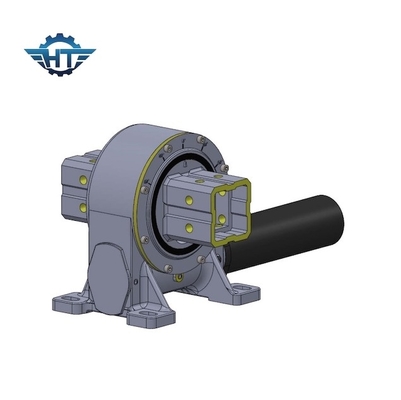

लिंकेज सोलर ट्रैकिंग सिस्टम के लिए हाई टॉर्क के साथ VE9 सिंगल वर्म गियर स्लीव ड्राइव
सिंगल वर्म गियर स्लीव ड्राइव विवरण:
स्लीविंग ड्राइव या स्लीविंग रिंग बियरिंग्स घूर्णन मॉड्यूल हैं जो एक कच्चा लोहा आवास में एकीकृत कॉम्पैक्ट घूर्णी इकाइयाँ हैं जिनमें गियर के साथ एक टर्निंग रिंग होती है।गियर टर्निंग रिंग को बड़ी सटीकता के साथ घुमाता है और सुचारू रोटेशन और अधिकतम प्रयास की अनुमति देता है।
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
विशेषताएँ
1. वर्म गियर सेल्फ-लॉकिंग विशेषताओं के कारण रिवर्स सेल्फ-लॉकिंग।यह सुविधा मेजबान संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।
2. पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
लाभ
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव अंदर
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा भार
4. स्टेटिक सेल्फ-लॉकिंग फंक्शन
5. अंदर रुकना
अनुप्रयोग
विशिष्ट स्लीविंग ड्राइव या स्लीविंग रिंग अनुप्रयोगों में सौर ऊर्जा, पवन टरबाइन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट शामिल हैं।
