उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | नमूना: | वीई7 |
|---|---|---|---|
| गियर अनुपात: | 51:1 | रेटेड आउटपुट टॉर्क: | 6120 एनएम |
| टोर्क पकड़ना: | 39000 एनएम | झुकाव टोक़: | 10 kNm |
| क्षमता: | 40% | मानक रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

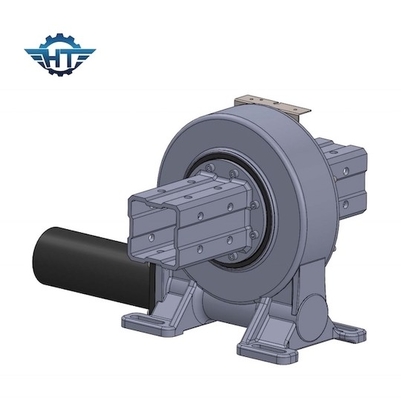

120 मिमी स्क्वायर ट्यूब सिंगल एक्सिस ट्रैकिंग सिस्टम के लिए ऑवरग्लास वर्म गियर स्लीव ड्राइव
ऑवरग्लास वर्म गियर स्लीव ड्राइव विवरण:
VE7 सिंगल-एक्सिस स्लीविंग ड्राइव एक अक्ष के चारों ओर घूमती है।24vdc गियर मोटर के साथ VE7 स्लीविंग ड्राइव को सभी प्रकार की मुख्य ट्यूबों के लिए फिट करने के लिए विभिन्न आकारों के लिए डिज़ाइन किया जा सकता है।यह एक मानक उत्पाद भी है, जो स्थापित करने में सबसे आसान है, और सबसे अधिक उपयोग किया जाता है।VE7 स्लीविंग ड्राइव वर्टिकल माउंटिंग और एक उच्च शक्ति वाली इकाई में पूरी तरह से संलग्न ड्राइव प्रदान करता है।
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
लाभ
1. उच्च बैकहोल्डिंग टोक़
2. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए स्व-लॉकिंग
2. हार्ड स्टॉप अंदर, ＋60 डिग्री ~ －60 डिग्री से लेकर, अगर ग्राहकों के पास 360 डिग्री रोटायन की आवश्यकता है, तो हमारे पास आपूर्ति करने के लिए निकला हुआ किनारा आउटपुट प्रकार है
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने और बैकलैश को कम करने के लिए मल्टी टूथ संपर्क
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
आवेदन पत्र
स्लीविंग ड्राइव बेयरिंग आमतौर पर अनुप्रयोगों में पाए जाते हैं जैसे: विंड टर्बाइन, हैवी लोड ट्रांसपोर्टर, सोलर ट्रैकर्स, हार्बर क्रेन, हाइड्रोलिक उपकरण, क्रेन स्टीयरिंग मैकेनिज्म, ऑटोमेशन सिस्टम, हैवी लोड मैनिपुलेटर्स, यॉ और पिच कंट्रोल टेबल।
प्रश्नोत्तर:
1. मैं कैसे चुन सकता हूं?
कृपया आवश्यक मोटरों के पहिये के व्यास का आकार, चौड़ाई, वोल्टेज, शक्ति और नो-लोड गति निर्दिष्ट करें।
2. क्या मैं गुणवत्ता और बाजार का परीक्षण करने के लिए पहले से नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + माल ढुलाई
उपयुक्त गियर मोटर्स चुनने के बाद हम आपको सर्वोत्तम शिपिंग लागत देंगे
4. आप नमूने कैसे भेजते हैं?
नमूना मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूनों का समर्थन करते हैं
5. आपकी न्यूनतम आदेश मात्रा क्या है?
नमूनों की पुष्टि के बाद 10 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूनों के लिए: 7 दिनों के भीतर;बैच ऑर्डर के लिए: 25 दिनों के भीतर।
