उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | वीई7" |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 7320 एनएम |
| टोर्क पकड़ना: | 3.9 kNm | झुकाव टोक़: | 8 kNm |
| क्षमता: | 40% | मानक रंग: | के रूप में अनुरोध किया |
| प्रमुखता देना: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

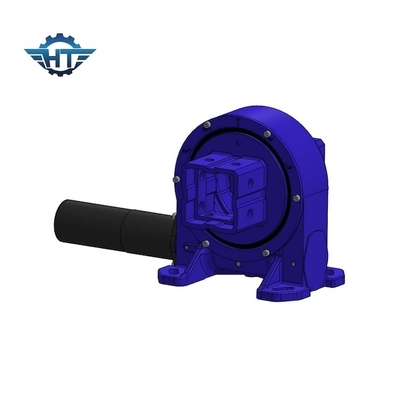

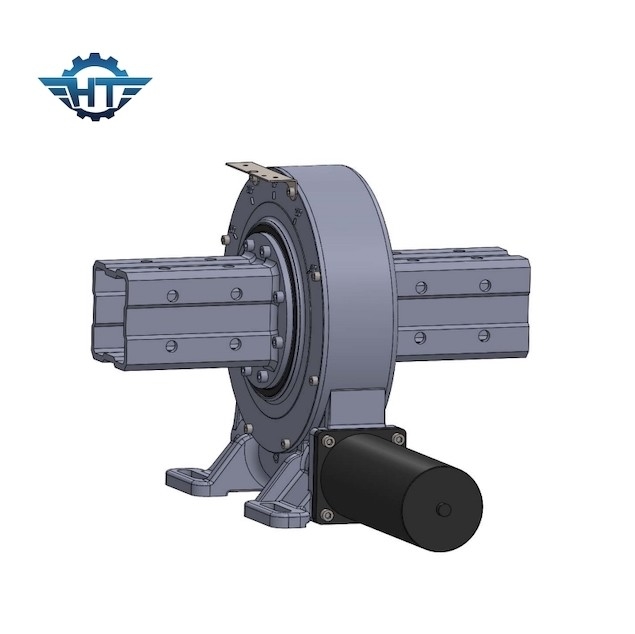

स्वचालित पीवी सौर ट्रैकिंग सिस्टम के लिए वीई 7 वर्टिकल सिंगल एक्सिस स्लीविंग ड्राइव
सिंगल एक्सिस स्लीविंग ड्राइव विवरण
स्लीविंग ड्राइव के लिए कई नाम हैं, और वर्तमान में कोई एकीकृत नाम नहीं है, अगर उन्हें कहा जाता है: स्लीविंग गियर डिवाइस, स्लीविंग ड्राइव, स्लीविंग रेड्यूसर, स्लीविंग ड्राइव यूनिट, आदि। डिवाइस वर्म, गियर, हाउसिंग, मोटर से बना है। और अन्य घटक।स्लीविंग ड्राइव को मूल रूप से सिंगल वर्म ड्राइव और डबल वर्म ड्राइव स्लीविंग ड्राइव में विभाजित किया जा सकता है।यह एक स्लीविंग बेयरिंग पर आधारित है, इसमें एक मजबूत पलटने वाला क्षण है, और अत्यधिक पहनने के लिए प्रतिरोधी वर्म गियर ट्रांसमिशन का उपयोग करता है।सहज संचरण उपयोगकर्ता के डिवाइस को अधिक विश्वसनीय बनाता है।यह एक वर्म ड्राइव को अपनाता है, मल्टी-टूथ कॉन्टैक्ट एक बड़ा लोड ड्राइव कर सकता है, और इसमें एक स्टैटिक सेल्फ-लॉकिंग फंक्शन भी होता है।डिवाइस का व्यापक रूप से निर्माण मशीनरी और नए ऊर्जा क्षेत्रों जैसे भारी शुल्क वाले फ्लैटबेड ट्रक, कंटेनर क्रेन, ट्रक-माउंटेड क्रेन, उच्च ऊंचाई वाले ऑपरेटिंग वाहन, सौर ऊर्जा उत्पादन प्रणाली इत्यादि में भी व्यापक रूप से उपयोग किया जा सकता है।
वीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
विशेषताएँ
1. रोटेशन ± 60 डिग्री या 360 डिग्री।
2. बाईं या दाईं ओर मोटर कॉननेट,
3. गियरिंग क्लीयरेंस को समायोजित करने की आवश्यकता नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव, हर 5 साल में।
5. तर्कसंगत स्थान उपयोग
6. सेल्फ लॉकिंग गियर, इसलिए ब्रेक की जरूरत नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च सटीकता
9. IP66 सुरक्षा ग्रेड
हमारी ताकत
1. विश्वसनीय आपूर्तिकर्ताओं से कच्चा माल;
2. उत्पादन प्रक्रिया ISO9001 गुणवत्ता प्रबंधन प्रणाली के अनुसार सख्त है;
3. सख्त प्रक्रिया में गुणवत्ता नियंत्रण और प्रसव से पहले 100% तैयार उत्पाद निरीक्षण;
4. ग्राहक के अनुरोध पर तृतीय पक्ष उत्पाद निरीक्षण स्वीकार्य हैं।
5. आवेदन विश्लेषण के लिए मानकीकृत उत्पाद डिजाइन प्रक्रिया और एपीक्यूपी, पीपीएपी, फेमा को अपनाना।
सेवाएं
1. OEM सेवा
2. हम मानक उत्पाद और गैर-मानक उत्पाद प्रदान करते हैं;
3. हम अनुकूलित नमूने, अनुकूलित चित्र, डोर-टू-डोर मैपिंग और अन्य सेवाएं प्रदान करते हैं;
4. हम डिजाइन, प्रसंस्करण, पैकेजिंग, परिवहन आदि सहित सेवाओं की एक पूरी श्रृंखला प्रदान करते हैं।
पैकेजिंग और शिपिंग
1. जंग प्रूफ तेल से भरना
2. सुरक्षात्मक परतों के साथ पैकिंग
3. प्लाईवुड मामले, फूस, स्टील फ्रेम में फिक्स्ड
