उत्पाद विवरण:
|
| नमूना: | वीई7" | गियर अनुपात: | 51:1 |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 6120 एनएम | टोर्क पकड़ना: | 39 kN.m |
| झुकाव टोक़: | 10 kN.m | क्षमता: | 40% |
| रंग: | आरएएल 9006 या अनुरोध के अनुसार | अधिकतम टोर्क: | 10200 एनएम |
| प्रमुखता देना: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

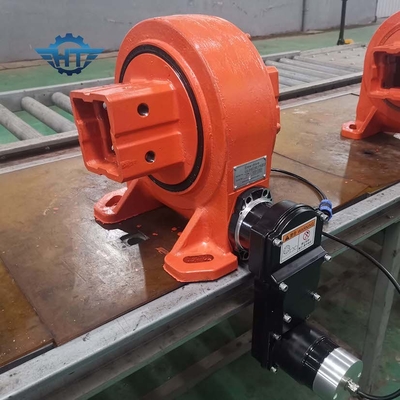

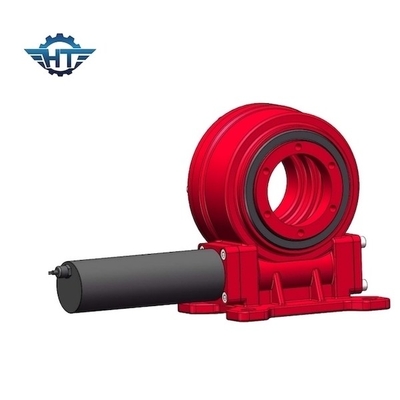

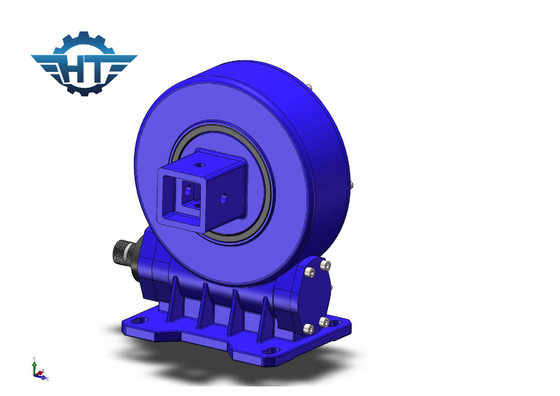

सौर ट्रैकर के लिए वीई 7 सिंगल एक्सिस 12 वी इलेक्ट्रिक प्लैनेटरी मोटर वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण:
उच्च विश्वसनीयता: स्लीविंग ड्राइव को 30 साल के क्षेत्र जीवन की गारंटी के लिए डिज़ाइन और परीक्षण किया जाता है।इसलिए सभी कच्चे माल को ISO9001 और CE द्वारा आवश्यक मानकों को पूरा करना चाहिए।हम एक ही समय में उच्च गुणवत्ता, विश्वसनीय और कम लागत के उत्पादों को सुनिश्चित करने के लिए एक ध्वनि गुणवत्ता नियंत्रण लागू करते हैं।
उच्च प्रदर्शन: स्लीविंग ड्राइव देने के लिए ऑवरग्लास वर्म तकनीक से संचालित होते हैंगियरबॉक्स भारी ताकत और शक्ति,अधिकतम उत्तरजीविता भार-धारण के साथ-साथ बढ़ी हुई दक्षता और सटीकता।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किलो |
अनुप्रयोग
स्लीविंग ड्राइव अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर और ऑटोमोटिव लिफ्ट आदि शामिल हैं।
स्थापना: स्लीविंग ड्राइव को क्षैतिज, लंबवत या कई अक्षों के संयोजन से माउंट किया जा सकता है।
नियंत्रक
टाइप 111
पैरामीटर:
ट्रैकिंग सटीकता: <± 0.1 डिग्री (ठीक मौसम में)
इनपुट बिजली की आपूर्ति: एसी 380V 50HZ, तीन-चरण चार-तार बिजली की आपूर्ति
आउटपुट पावर: तीन-चरण एसी 380V / 2.2KW मोटर चलाएं
रिमोट कंट्रोल: 485 रुपये बस, लोरा वायरलेस मॉड्यूल (वैकल्पिक)
सुरक्षा रेटिंग: IP65
परिवेश का तापमान: -25 ℃ से 50 ℃
विन्यास और विशेषताएं:
बॉक्स 400×500×120
एमसीयू नियंत्रण, खगोलीय एल्गोरिदम और प्रकाश संवेदनशीलता
उच्च हवाएं, तापमान संरक्षण इंटरफ़ेस, शॉर्ट-सर्किट सुरक्षा, ओवरकुरेंट संरक्षण
पूर्व या क्षैतिज का सामना करना पड़ रात रीसेट
फ़ंक्शन को मैन्युअल रूप से चलाएं
बिल्ट-इन स्विचिंग पावर सप्लाई, सर्ज प्रोटेक्टर, फॉरवर्ड रिवर्सल मॉड्यूल, विंड कंट्रोलर, मोटर प्रोटेक्टर, आदि
ऊपरी कंप्यूटर की रिमोट मॉनिटरिंग, गलती अलार्म डिस्प्ले, डिवाइस की ऑपरेटिंग स्थिति का एनीमेशन रीयल-टाइम डिस्प्ले (वैकल्पिक)
वायरलेस रिमोट कंट्रोल (वैकल्पिक)
प्रश्नोत्तर:
1. कैसे चुनें?
कृपया व्यास आकार, चौड़ाई, वोल्टेज, बिजली और आवश्यक मोटरों की नो-लोड गति, सौर पैनलों/दर्पणों के वर्ग मीटर, उन सौर पैनलों/दर्पणों की व्यवस्था निर्दिष्ट करें।
2. क्या मैं गुणवत्ता और बाजार का परीक्षण करने के लिए पहले से नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूनों की कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + माल ढुलाई।
उपयुक्त स्लीविंग ड्राइव चुनने के बाद हम आपको सबसे अच्छी शिपिंग लागत देंगे।
4. आप नमूने कैसे भेजते हैं?
नमूना मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूनों का समर्थन करते हैं
5. आपकी न्यूनतम आदेश मात्रा क्या है?
1 सेट
6. आपकी डिलीवरी का समय क्या है?
मानक नमूनों के लिए: 0 ~ 15 दिन;बैच ऑर्डर के लिए: 25 ~ 40 दिनों के भीतर।
