उत्पाद विवरण:
|
| कृमि गियर सामग्री: | 50Mn, 42CrMo | नमूना: | वीई7 |
|---|---|---|---|
| आवेदन पत्र: | क्षैतिज सिंगल एक्सिस सोलर ट्रैकर्स | रेटेड आउटपुट टॉर्क: | 1750 एनएम |
| टोर्क पकड़ना: | 13200 एनएम | झुकाव टोक़: | 7000 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | रेड्यूसर बॉक्स सोलर ट्रैकर स्लीव ड्राइव,1750 एनएम सोलर ट्रैकर स्लीव ड्राइव,वीई7 हॉरिजॉन्टल सोलर ट्रैकर स्लीव ड्राइव |
||

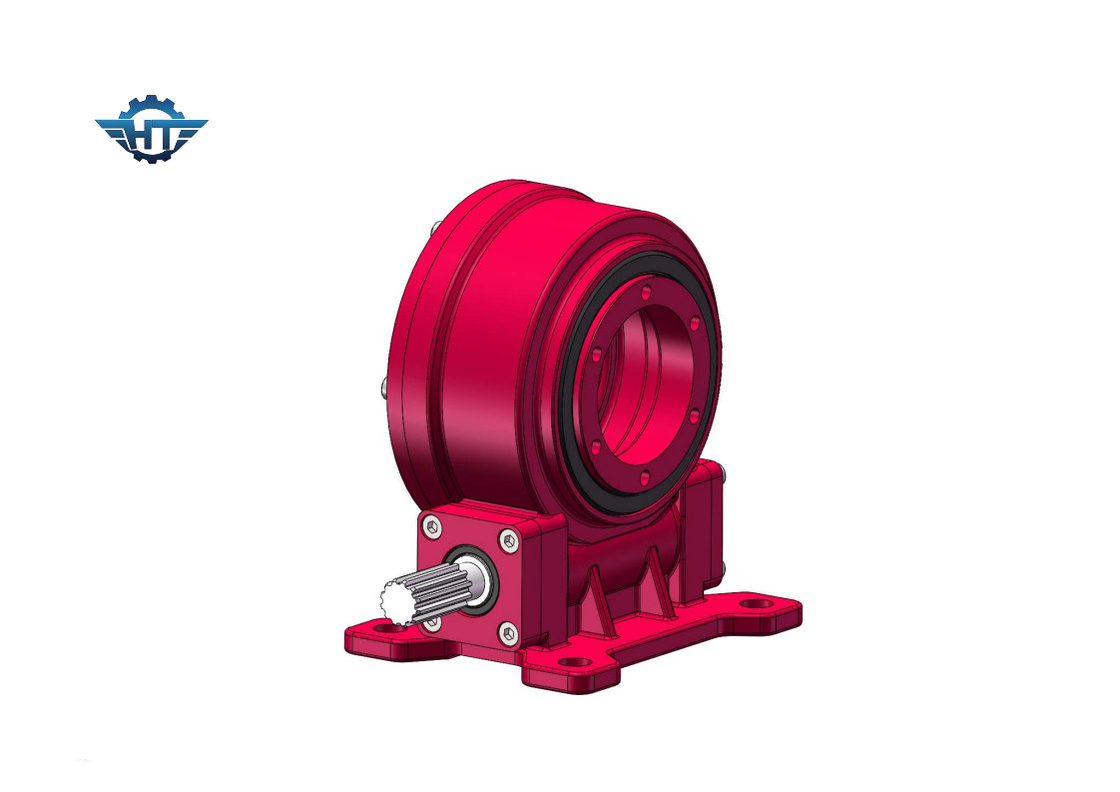

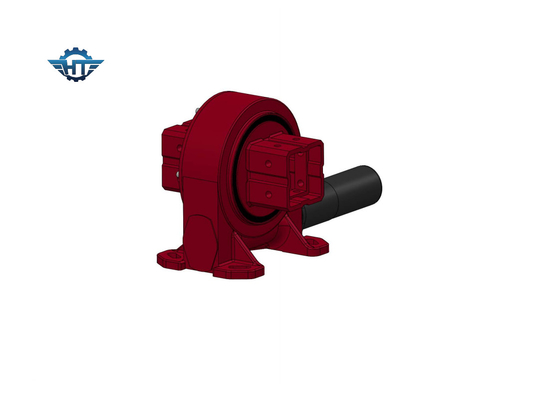

VE7 स्लीव ड्राइव रेड्यूसर बॉक्स, हॉरिजॉन्टल सिंगल एक्सिस सोलर ट्रैकर्स के लिए सेल्फ लॉक
VE7 स्लीव ड्राइव रेड्यूसर बॉक्स विवरण:
Hangtuo के स्लीविंग ड्राइव में अच्छे लिफ़ाफ़े वाले वर्म और मल्टी टूथ कॉन्टैक्ट के साथ गियर मेशिंग है जो सोलर ट्रैकिंग सिस्टम की सुरक्षा को बेहतर बनाने के लिए उच्च बैकहोल्डिंग टॉर्क के साथ स्लीविंग ड्राइव बनाता है।यह सेल्फ-लॉकिंग है और ±60° घूम सकता है।यदि अधिक बड़ी रेंज की आवश्यकता है, तो इसे अनुकूलित किया जा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किलो |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
प्रमुख पैरामीटर की शब्दावली
झुकाव क्षण टोक़:यह टोक़ भार की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया गुरुत्वाकर्षण भार है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड:स्लीविंग बेयरिंग की धुरी के लिए लंबवत भार
अक्षीय भार:स्लीविंग बेयरिंग की धुरी के समानांतर भार
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटे हुए टॉर्क के रूप में भी देखा जाता है।
स्व-लॉकिंग:केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
