उत्पाद विवरण:
|
| टाइप: | स्लीविंग ड्राइव | उत्पत्ति का स्थान: | चांगझौ, चीन (मुख्यभूमि) |
|---|---|---|---|
| मोटर: | ब्रशलेस डीसी मोटर | विशेषता: | पूरी तरह से संलग्न |
| सामग्री: | 42CrMo या 50Mn | गारंटी: | 5~10 वर्ष |
| आकार: | 3 इंच से 25 इंच | आवेदन पत्र: | फ्लैट सोलर ट्रैकिंग सिस्टम |
| प्रमुखता देना: | Ve9 वर्टिकल सोलर ट्रैकर स्लीव ड्राइव,ब्रशलेस डीसी मोटर सोलर स्लीव ड्राइव,सौर ट्रैकर स्लीव ड्राइव उच्च उत्पादकता |
||

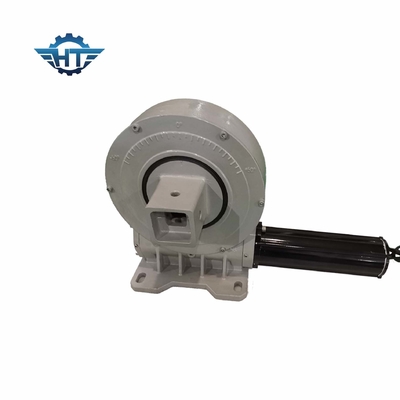

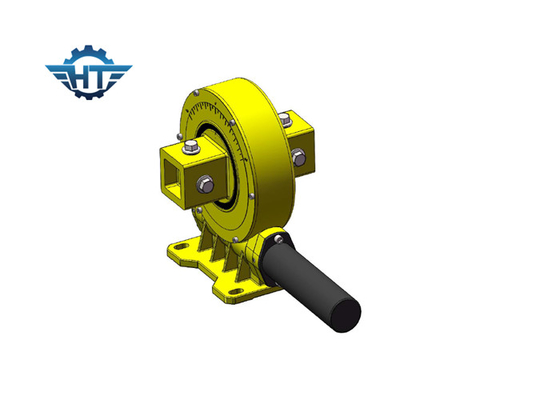

Ve9 वर्टिकल हाई प्रोडक्टिविटी सोलर ट्रैकर स्लीव ड्राइव फ्लैट सोलर ट्रैकिंग सिस्टम में लागू होता है
सोलर ट्रैकर स्लीव ड्राइव विवरण
सिंगल एक्सिस स्लीव ड्राइव का उपयोग फ्लैट सिंगल एक्सिस ट्रैकिंग सिस्टम में किया जाता है, जो ब्रैकेट एक उत्तर-दक्षिण व्यवस्था, पूर्व-पश्चिम ट्रैकिंग सिस्टम है।खगोलीय एल्गोरिथम के अनुसार, मोटर द्वारा संचालित स्लीव ड्राइव पूरे सिस्टम को चलाने के लिए उच्च टॉर्क को सहन करेगा, ताकि सिस्टम सूर्य के दिगंश को ट्रैक कर सके, जहां तक संभव हो फोटोवोल्टिक मॉड्यूल विकिरण की सतह पर सूर्य को बेहतर बनाने के लिए। , और इस प्रकार बिजली उत्पादन में वृद्धि।
सौर पैनलों को हर समय सूर्य पर नज़र रखने के लिए सौर ट्रैकिंग प्रणाली स्थापित करने से सौर ऊर्जा की दक्षता में प्रभावी रूप से सुधार हो सकता है, और जब अत्यधिक विकिरण वाले क्षेत्रों में एकल अक्ष ट्रैकर्स स्थापित किए जाते हैं, तो ऊर्जा उत्पादन में वृद्धि का मतलब है कि बिजली स्टेशन निवेश पर अधिक लाभ उत्पन्न कर सकते हैं।
यह मुख्य रूप से ट्रैकिंग सिस्टम के डिजाइन सिद्धांत पर आधारित है, पृथ्वी के घूर्णन के प्रभाव के कारण, पृथ्वी पर एक निश्चित स्थान के लिए, पूरे वर्ष सूर्य चक्र, इसका रोशनी कोण भी लगातार बदल रहा है।सूर्य को ट्रैक करने के लिए सौर पैनलों को ऊपर रखने और फोटोवोल्टिक सरणियों द्वारा प्राप्त सौर विकिरण की मात्रा को बढ़ाने के लिए सौर ट्रैकिंग प्रणाली स्थापित की जाती है, जिससे सौर फोटोवोल्टिक बिजली उत्पादन प्रणालियों की समग्र क्षमता में वृद्धि होती है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किलो |
मोटर डेटा
रेटेड वोल्टेज वी / डीसी: 24vdc
नो-लोड स्पीड आरपीएम: 1200 ± 10%
नो-लोड करंट ए: <0.1 ए
रेटेड टोक़ एनएम: 0.12
स्पीड आरपीएम: 800 ± 10%
लोड करेंट ए:＜1ए
रेटेड पावर डब्ल्यू: ＜10W
गियर आउटपुट पैरामीटर:
गति अनुपात: 399:1
रेटेड आउटपुट टॉर्क एनएम: 32
आउटपुट स्पीड आरपीएम: 2 ± 0.5
हॉल आउटपुट: 2
हॉल का प्रकार: 40F/39
हॉल इनपुट वोल्टेज वी: 5 ~ 24
तार परिभाषित करें:
1. मोटा लाल: मोटर +
2. मोटा काला: मोटर -
3. पीला हरा: GND
4. पतला पीला: हॉल बी
5. पतला लाल: हॉल +24V
6. पतला काला: हॉल GND
7. पतला हरा: हॉल ए
तकनीकी आवश्यकताएं
1. असेंबली के बाद मोटर लचीली होनी चाहिए।
2. बिजली चालू होने पर कोई असामान्य शोर नहीं (लाल रेखा बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़ी होती है)।
3. अक्षीय निकासी: नहीं (वेव क्रेस्ट रिकवरी का उपयोग कर सकते हैं)।
4. वोल्टेज परीक्षण का सामना करें: 800VAC, 5mA, कोई ब्रेकडाउन नहीं है, कोई झिलमिलाहट नहीं है।
5. इन्सुलेशन प्रतिरोध:> 20MΩ।
