उत्पाद विवरण:
|
| आदर्श: | दोहरी धुरी SDE9 | प्रमाणन: | ISO, CE |
|---|---|---|---|
| सुरक्षा: | संलग्न आवास IP66 | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| सामग्री: | क्यूटी | गारंटी: | 5~10 साल |
| आकार: | 3 इंच से 25 इंच | रंग: | ग्राहक की आवश्यकता |
| प्रमुखता देना: | slewing drive for solar tracking system,slew drive for solar tracker |
||

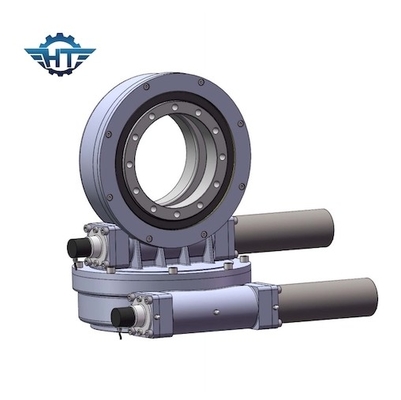

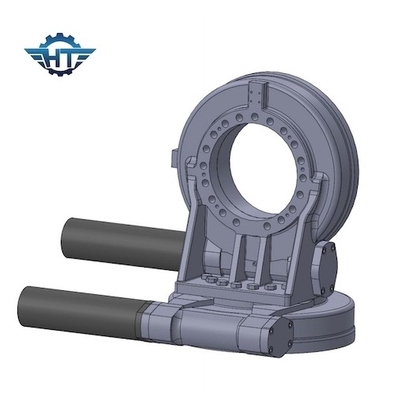

पीवी सोलर के लिए स्टेपर मोटर के साथ IP66 मल्टी-टूथ वर्म गियर डुअल एक्सिस स्लीविंग ड्राइव
गियर डुअल एक्सिस स्लीविंग ड्राइव विवरण:
स्लीव ड्राइव IP66 रेटेड प्रोटेक्शन ग्रेड के साथ आते हैं, जो ड्राइव को पर्यावरणीय परिस्थितियों के साथ-साथ गंदगी, रेत, धूल और यहां तक कि पानी से भी बचाता है।ड्राइव को इस तरह से डिज़ाइन किया गया है कि भारी भार को कॉम्पैक्ट रूप में ले जाया जा सकता है।असेंबली में उपयोग किए जाने वाले गियर्स को सख्त किया जा सकता है, ताकि वे अधिकतम स्थायित्व और लंबा जीवन प्रदान कर सकें।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हां | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 705 किग्रा |
स्टेपर मोटर
ग्रहों के गियरबॉक्स के साथ स्टेपर मोटर्स के छह लाभों का खुलासा
लोग जानते हैं कि स्टेपर मोटर्स का व्यापक रूप से उपयोग किया गया है, यह कोणीय विस्थापन की मात्रा को नियंत्रित करने के लिए दालों की संख्या को नियंत्रित कर सकता है, ताकि सटीक स्थिति के उद्देश्य को प्राप्त किया जा सके, लेकिन क्या आप स्टेपर मोटर के लाभों को जानते हैं?यहाँ कुछ लाभ हैं:
1. मोटर के घूमने का कोण दालों की संख्या के समानुपाती होता है।
2. जब मोटर रुकती है, तो उसमें अधिकतम टॉर्क होता है (जब घुमावदार उत्तेजना होती है)।
3. उत्कृष्ट स्टार्ट-स्टॉप और रिवर्स प्रतिक्रिया।
4. ब्रश की अनुपस्थिति, उच्च विश्वसनीयता के कारण, मोटर का जीवन केवल असर के जीवन पर निर्भर करता है।
5. केवल मोटर शाफ्ट से सीधे जुड़ा लोड भी बहुत कम गति वाला सिंक्रोनस रोटेशन हो सकता है।
6. क्योंकि गति पल्स आवृत्ति के समानुपाती होती है, इसलिए अपेक्षाकृत विस्तृत गति सीमा होती है।
