उत्पाद विवरण:
|
| प्रकार: | VE8 स्लीविंग ड्राइव | उत्पत्ति के प्लेस: | चांगझौ, चीन |
|---|---|---|---|
| समारोह: | टोक़ बढ़ाएँ | प्रमाणन: | ISO9001, CE |
| सुरक्षा: | संलग्न हाउस IP66 | सामग्री: | क्यूटी |
| गारंटी: | 10 वर्ष | आकार: | 3 इंच से 25 इंच |
| प्रमुखता देना: | slewing drive for solar tracking system,solar tracker drive |
||

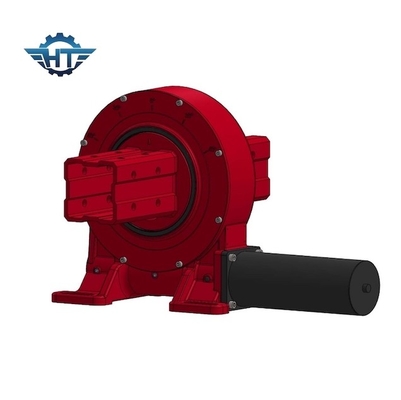

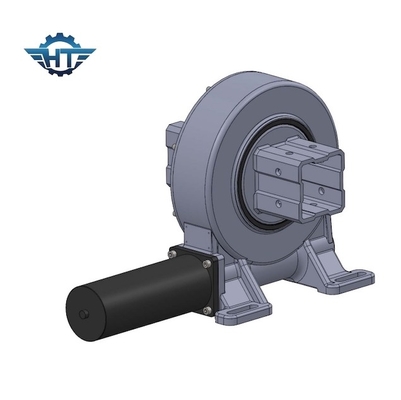

सौर अक्षय ऊर्जा के लिए लिफाफा कृमि के साथ लंबवत सौर ट्रैकर स्लीव ड्राइव
सोलर ट्रैकर स्लीव ड्राइव विवरण
स्लीविंग रिंग, जिसे स्लीविंग बियरिंग्स या टर्नटेबल बेयरिंग के रूप में भी जाना जाता है, एक बड़ा बेयरिंग है जो अधिक अक्षीय भार, रेडियल लोड और टिल्टिंग पल को बनाए रखने में सक्षम है।यह आवश्यक मशीनरी ट्रांसमिशन पार्ट्स है।इसमें आंतरिक और बाहरी रिंग, रोलिंग और अन्य घटक हैं।
स्लीविंग ड्राइव को गियरबॉक्स के रूप में माना जा सकता है क्योंकि कोर मोशन कंपोनेंट्स स्लीविंग बेयरिंग और वर्म शाफ्ट हैं।इसमें सहायक घटक जैसे सील, आवास और मोटर भी शामिल हैं।एक शक्ति स्रोत के रूप में, स्लीव ड्राइव मोटर आमतौर पर डीसी ग्रहीय गियर मोटर, डीसी स्टेपर मोटर, एसी गियर मोटर आदि होती है। एसी हाइड्रोलिक मोटर का उपयोग मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में किया जाता है।चूंकि मुख्य घटक स्लीविंग रिंग ड्राइव है, स्लीविंग ड्राइव आसानी से अक्षीय और रेडियल बलों का सामना कर सकती है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
स्लीविंग ड्राइव कार्य सिद्धांत
कीड़ा मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए प्रेरित करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय होती है।
रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।यह सुविधा मेजबान संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
