उत्पाद विवरण:
|
| प्रकार: | सिंगल एक्सिस स्लीविंग ड्राइव | सुरक्षा वर्ग: | आईपी65 |
|---|---|---|---|
| प्रमाणन: | ISO9001, CE | फ़ीचर को सुरक्षित रखें: | संलग्न करना |
| सामग्री: | क्यूटी | गारंटी: | 5~10 साल |
| आकार: | 3 इंच से 25 इंच | आवेदन पत्र: | सन ट्रैकिंग सिस्टम |
| प्रमुखता देना: | slewing drive for solar tracking system,slew drive for solar tracker |
||

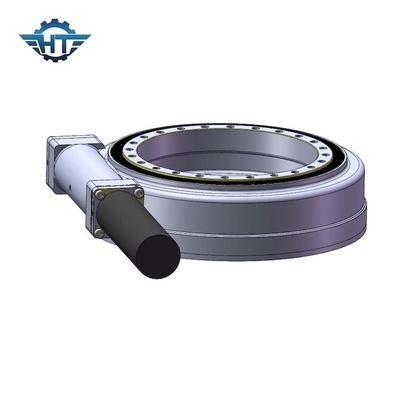

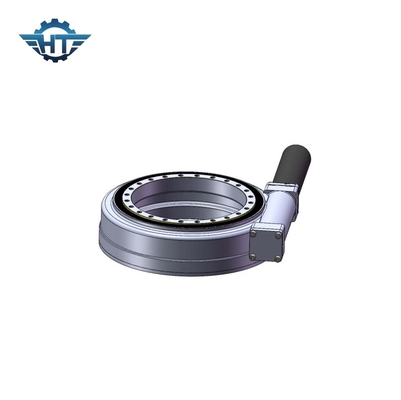

सन ट्रैकिंग सिस्टम के लिए हॉल गियर वाली मोटर के साथ एंटी रस्ट C4 सोलर स्लीव ड्राइव
सोलर स्लीव ड्राइव विवरण
ट्रैकर के यांत्रिक डिजाइन को ग्रीष्म संक्रांति (कुल्हाड़ियों के बीच अधिकतम ऑफसेट कोण) के दौरान सूर्य के अधिकतम विस्थापन को ध्यान में रखना चाहिए।फ्लैट सिंगल एक्सिस ट्रैकर या पोलर एक्सिस (तिरछा सिंगल एक्सिस) ट्रैकर, अधिकतम कोणीय गति आमतौर पर 120 डिग्री या अधिक नहीं होती है।
धातु के थर्मल विस्तार और स्लीव ड्राइव की सही स्थापना को ध्यान में रखते हुए, स्लीव ड्राइव का यांत्रिक संरचना डिजाइन कसकर और सुरक्षित रूप से होना चाहिए।
उचित यांत्रिक पहनने, हवा के दबाव के नुकसान और सामग्री के मूल्यह्रास के मामले में, ट्रैकिंग सिस्टम 25 साल की उपयोग अवधि की गारंटी दे सकता है।साथ ही, लंबे समय तक सेवा जीवन की रक्षा के लिए, स्लीव ड्राइव के सभी हिस्सों को इलेक्ट्रोप्लेटिंग या अन्य सतह विरोधी जंग उपचार की आवश्यकता होती है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
स्थापाना निर्देश
एसई श्रृंखला स्लीविंग ड्राइव आमतौर पर क्षैतिज रूप से स्थापित होते हैं।और हम स्लीविंग ड्राइव के प्रदर्शन को देखते हुए क्षैतिज रूप से स्थापित करने की भी सलाह देते हैं।
