उत्पाद विवरण:
|
| नमूना: | वीई9" | इंस्टालेशन: | खड़ा |
|---|---|---|---|
| गियर अनुपात: | 61:1 | विशेषता: | रिवर्स सेल्फ-लॉकिंग |
| पैकेज: | प्लाईवुड मामले | आवेदन: | सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम |
| क्षमता: | 40% | ट्यूब आकार: | के रूप में अनुरोध किया |
| प्रमुखता देना: | VE9 वर्म गियर वर्टिकल स्लीविंग ड्राइव,वन एक्सिस वर्टिकल स्लीविंग ड्राइव,VE9 वर्म गियर स्लीविंग ड्राइव |
||

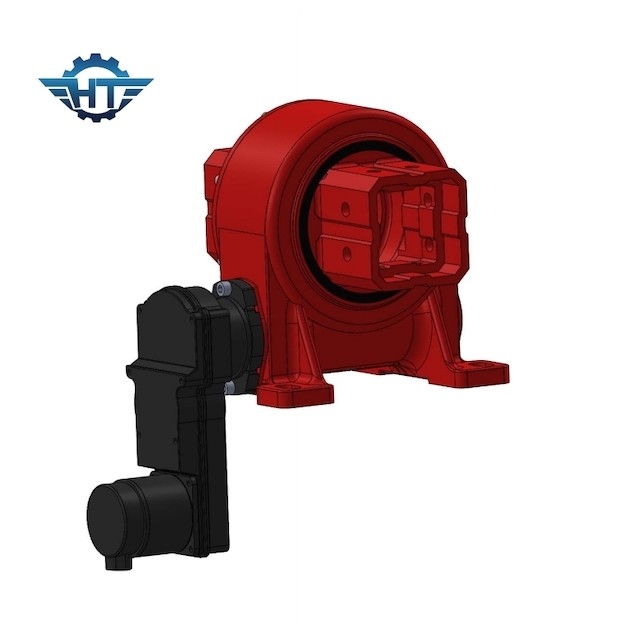

क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए VE9 सेल्फ लॉकिंग वर्म गियर ड्राइव
सेल्फ लॉकिंग सोलर स्लीव ड्राइव विवरण
हम मानक के आधार पर निर्मित होते हैं जो ISO9001 गुणवत्ता प्रणाली में आवश्यक है।हमारे पास सीई प्रमाणीकरण है।स्लीव ड्राइव का जीवनकाल लंबा होता है और इसे लाइफ टाइम का उपयोग करके 30 साल के क्षेत्र के लिए डिज़ाइन किया गया है।
9 इंच का वर्म गियर सेल्फ लॉकिंग वर्टिकल स्लीव ड्राइव स्क्वायर ट्यूब या फ्लेंज आउटपुट के साथ हो सकता है।स्क्वेयरट्यूब आमतौर पर 94×94 मिमी है, और हमने 110×110 मिमी ट्यूब आकार के साथ भी विकसित किया है जो कि फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम का उपयोग किया जाता है।आकार ग्राहकों की विशेष मांगों के आधार पर अनुकूलित किया जा सकता है।इसमें उच्च आईपी ग्रेड है जो ड्राइव को विभिन्न पर्यावरणीय परिस्थितियों जैसे धूल, पानी, रेत और यहां तक कि पानी से भी बचा सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
लंबवत अक्ष ट्रैकिंग सिस्टम
वर्टिकल एक्सिस ट्रैकिंग सिस्टम एक दुर्लभ सिंगल-एक्सिस ट्रैकिंग सिस्टम है।फोटोवोल्टिक सरणी में एक निश्चित झुकाव कोण होता है, और फोटोवोल्टिक सरणी केंद्र के रूप में रोटेशन अक्ष के साथ क्षैतिज दिशा में घूमती है।
