उत्पाद विवरण:
|
| गियर अनुपात: | 31:1 | प्रकार: | संलग्न करना |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा | चालक: | के रूप में अनुरोध किया |
| आईपी ग्रेड: | IP66 | रंग: | नारंगी |
| दक्षता: | 40% | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | solar tracker drive,slewing drive for solar tracking system |
||

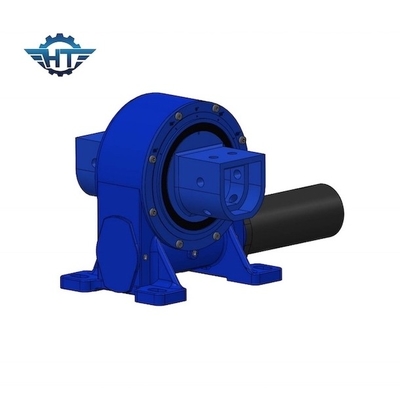

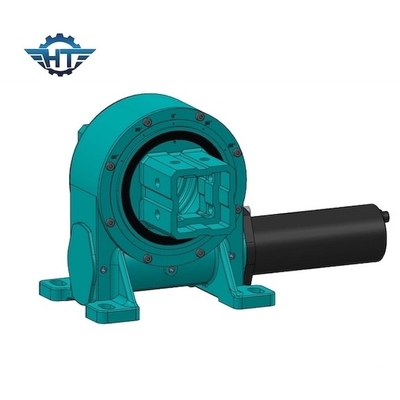

वर्टिकल वर्म गियर सिंगल एक्सिस स्मॉल स्लीव ड्राइव, सोलर स्लीव ड्राइव 0.1 डिग्री की सटीकता के साथ
ऊर्ध्वाधर स्लीव ड्राइव विवरण
सौर ट्रैकर की गति सुचारू, धीमी और स्थिर होनी चाहिए। ट्रैकर में उच्च स्थिति सटीकता और उच्च विश्वसनीयता होनी चाहिए।इन आवश्यकताओं को विशेष रूप से डिजाइन ड्राइवरों के रूप में जाना जाता है के द्वारा प्राप्त किया जा सकता है घुमावदार ड्राइवर.
सटीकताः 0.1 डिग्री
उपलब्धः 3 इंच - 12 इंच
क्षैतिज स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में अज़ीमुथ अक्ष पर घुमावदार ड्राइव को ऊपर की ओर घुमाने की सलाह दी जाती है और ऊंचाई अक्ष के लिए सुरक्षा जोड़ दी जाती है।माउंटिंग दिशाओं को सुरक्षा के स्तर के मूल्यांकन पर आधारित होना चाहिए और यह बेहतर सुरक्षा के लिए बेहतर होना चाहिए.
ऊर्ध्वाधर स्थापना
यह बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में संलग्न ड्राइंग को संदर्भित करने के लिए घुमावदार ड्राइव को ऊपर की ओर माउंट करने की सलाह दी जाती है।माउंटिंग दिशाओं को सुरक्षा के स्तर के मूल्यांकन पर आधारित होना चाहिए और यह बेहतर सुरक्षा के लिए बेहतर होना चाहिए.
वीई मॉडल प्रदर्शन पैरामीटर
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
विशेषताएं
1इसके मुख्य घटक के रूप में स्विंग असर को अपनाकर, स्विंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को एक साथ सहन कर सकता है।
2स्लीविंग ड्राइव को मॉड्यूलर ट्रेलर, सभी प्रकार के क्रेन, हवाई कार्य प्लेटफार्म, सौर ट्रैकिंग सिस्टम और पवन ऊर्जा प्रणालियों में व्यापक रूप से लागू किया जाता है।
3विद्युत और ग्रह गियरबॉक्स को ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
4स्लीविंग ड्राइव में सुविधाओं में स्थान की बचत, कॉम्पैक्ट डिजाइन में अधिकतम भार क्षमता, विस्तारित जीवनकाल, कम रखरखाव लागत आदि का लाभ है।
