उत्पाद विवरण:
|
| सामग्री: | क्यूटी | नमूना: | एसडीई7" |
|---|---|---|---|
| मानक रंग: | आरएएल 9006 | गियर अनुपात: | 57:1 |
| रेटेड आउटपुट टॉर्क: | 2000 एनएम | टोर्क पकड़ना: | 13500 एनएम |
| झुकाव टोक़: | 13200 एनएम | क्षमता: | 40% |
| अक्षीय भार: | 34 kN | रेडियल लोड: | 58 kN |
| प्रमुखता देना: | 2000 एनएम सोलर स्लीव ड्राइव,प्लैनेटरी गियर मोटर सोलर स्लीव ड्राइव,सोलर ट्रैकिंग सिस्टम स्लीव ड्राइव |
||

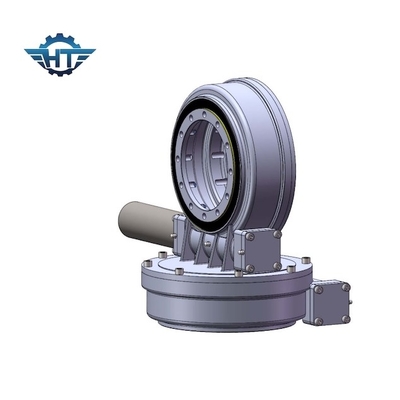

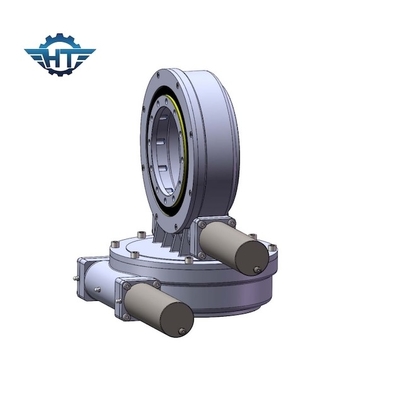

सौर ट्रैकिंग प्रणाली के लिए ग्रह गियर मोटर के साथ दोहरी धुरी सौर स्लीव ड्राइव
डुअल एक्सिस सोलर स्लीव ड्राइव विवरण:
Hangtuo की स्लीविंग ड्राइव, गियरिंग के एकल चरण में एक बड़ा अनुपात प्रदान करती है, जो वज़न बनाम प्रदर्शन के लिए अनुकूलित है।बियरिंग्स और गियर्स को लो-प्रोफाइल, सेल्फ-रिटेनिंग और रेडी-टू-इंस्टॉल हाउसिंग में इकट्ठा किया जाता है, जिससे उत्पाद सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में सक्षम होता है, और परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में उत्पन्न होने वाले झुकाव क्षण होते हैं।इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत शॉक प्रतिरोध, लंबे जीवन प्रदर्शन, सुचारू रोटेशन, असर सुरक्षा और सील ड्राइव विकल्प भी शामिल हैं।उद्योग-अग्रणी गुणवत्ता मानकों के साथ संयुक्त सभी तकनीकी लाभ, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी-शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
स्लीव ड्राइव कार्य सिद्धांत
कीड़ा मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए प्रेरित करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय होती है।रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
प्रमुख मापदंडों की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उलटी घूम रही हो, और पुर्जे क्षतिग्रस्त न हों, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
सेल्फ-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इसलिए इसे सेल्फ-लॉकिंग कहा जाता है।
