उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई7" |
|---|---|---|---|
| रेटेड आउटपुट टॉर्क: | 2000 एनएम | झुकाव टोक़: | 13200 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | गियर अनुपात: | 57:1 |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| अक्षीय भार: | 34 kN | रेडियल लोड: | 58 kN |
| प्रमुखता देना: | डुअल एक्सिस सोलर स्लीव ड्राइव,SDE7 सोलर स्लीव ड्राइव,प्लैनेटरी गियरबॉक्स के साथ सोलर स्लीव ड्राइव |
||

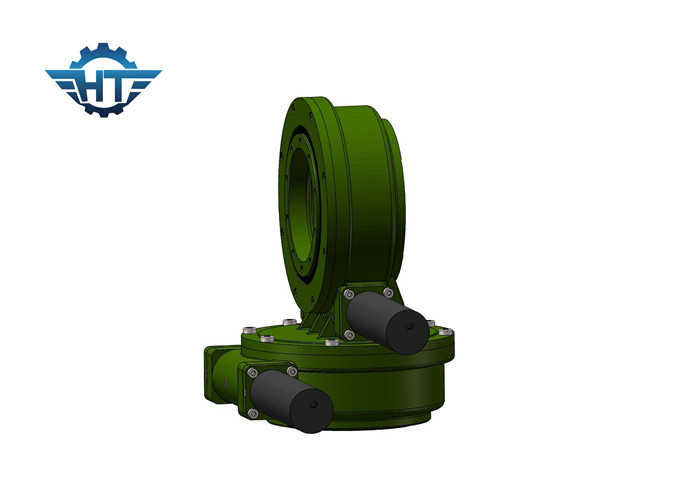

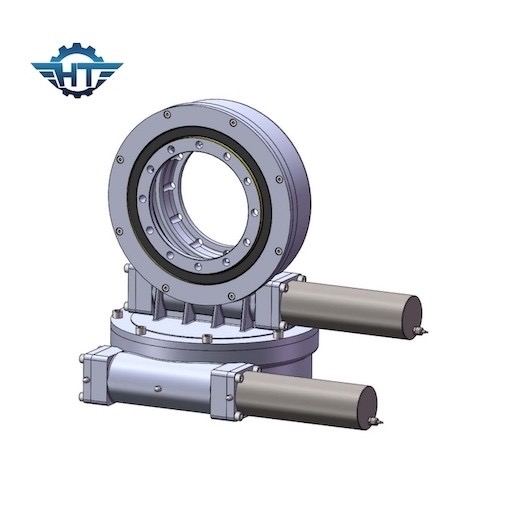

SDE7 सौर ट्रैकिंग प्रणाली के लिए ग्रहीय गियरबॉक्स के साथ दोहरी धुरी सौर स्लीव ड्राइव
डुअल एक्सिस सोलर स्लीव ड्राइव विवरण:
SDE7 डुअल एक्सिस स्लीविंग ड्राइव उन स्थितियों के लिए एकदम सही है, जिन्हें सूर्योदय से सूर्यास्त तक हर समय सूर्य की ओर ट्रैक की आवश्यकता होती है।यह ऊर्जा उत्पादन क्षमता को बढ़ा सकता है।विशिष्ट अनुप्रयोगों में दोहरी धुरी सौर ट्रैकर्स शामिल हैं, यह उपग्रह और रडार डिश में भी लागू किया जा सकता है, मशीनों को दोनों दिशाओं में 360 डिग्री चलने की आवश्यकता होती है।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
विशेषताएँ
1. लिफाफा कृमि ड्राइव अंदर
2. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
3. स्व-लॉकिंग फ़ंक्शन
4. विभिन्न प्रकार के मोटर्स के साथ मिलान किया जा सकता है
प्रमुख मापदंडों की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टोक़ लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड:स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार:स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त किए गए अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग:केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होती है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
आवेदन पत्र
स्लीविंग ड्राइव का उपयोग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।परिनियोजन के क्षेत्र उत्खनन और क्रेन, ओपनकास्ट माइनिंग और विंड टर्बाइन से लेकर एंटीना तक हैं।आवेदन के अन्य क्षेत्रों में इंजीनियरिंग और सौर ट्रैकिंग सिस्टम शामिल हैं।
