उत्पाद विवरण:
|
| गियर अनुपात: | 61:1 | दक्षता: | 40% |
|---|---|---|---|
| प्रकार: | बंद घर | आवेदन: | झुका हुआ सौर ट्रैकर्स |
| ओईएम सेवा: | हाँ | चालक: | के रूप में अनुरोध किया |
| आईपी ग्रेड: | IP66 | रंग: | काला |
| प्रमुखता देना: | solar tracker drive,solar slew drive |
||

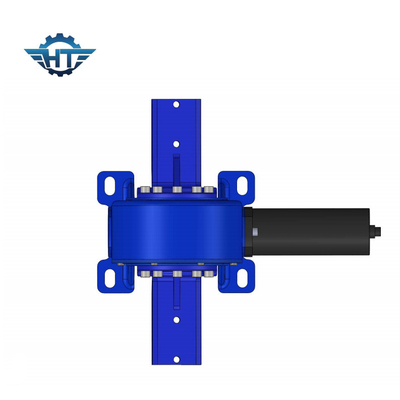

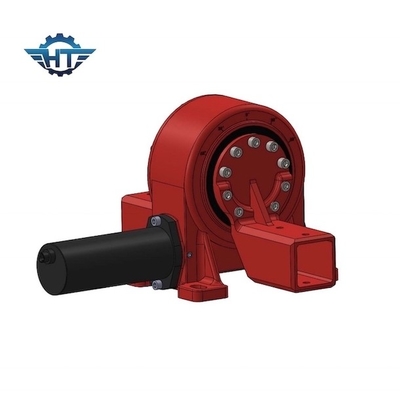

क्षैतिज संलग्न लघु स्लीव ड्राइव 24 वीडीसी मोटर के साथ संलग्न
क्षैतिज संलग्न स्लीव ड्राइव विवरण
एक शक्ति स्रोत के रूप में, स्लेव मोटर आमतौर पर डीसी ग्रह गियर मोटर या एसी गियर मोटर या हाइड्रोलिक गियर मोटर है। एसी हाइड्रोलिक मोटर मुख्य रूप से निर्माण मशीनरी में एक पावर ड्राइव सिस्टम के रूप में उपयोग किया जाता है।के रूप में कोर घटक घुमावदार अंगूठी ड्राइव है, घुमावदार गियरबॉक्स अक्षीय और रेडियल बलों का आसानी से सामना कर सकता है।
स्लीव ड्राइव एक नए प्रकार का स्लीव उत्पाद है। यह कीड़ा, स्लीविंग रिंग, कुल संलग्न आवास, इलेक्ट्रिक या हाइड्रोलिक मोटर से बना है। मुख्य भाग स्लीविंग रिंग है, इसलिए यह अक्षीय भार सहन कर सकता है,रेडियल लोडिंग और टाइटलिंग मोमेंट एक ही समय में. पारंपरिक स्लेव उत्पादों की तुलना में, स्लेव ड्राइव को स्थापित करना और बनाए रखना आसान है, यह अधिक स्थान भी बचा सकता है। हमारे स्लेव ड्राइव के विशिष्ट अनुप्रयोगों में कृषि मशीनरी शामिल हैं,निर्माण मशीनरी, कन्वेयर सिस्टम, क्रेन, ड्रिलिंग रिग, खनन, सैन्य, ड्रेज, मनोरंजन पार्क, सौर ऊर्जा उत्पादन प्रणाली और अन्य नए ऊर्जा क्षेत्र।
वीई मॉडल प्रदर्शन पैरामीटर
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
घुमावदार ड्राइव अनुप्रयोग
घुमावदार ड्राइव उस अनुप्रयोग के लिए एक आदर्श गति नियंत्रण उत्पाद है जिसके लिए घूर्णन टोक़ शक्ति की आवश्यकता होती है।
स्लीव ड्राइव फॉर सोलर: यह सौर फोटोवोल्टिक पैनल रोटेशन में डिज़ाइन किया गया है और बिजली उत्पादन दक्षता में सुधार करता है। एकल अक्ष और दो अक्ष सौर ट्रैकिंग समाधान उपलब्ध हैं।
सौर ट्रैकिंग प्रणाली के लिए स्लीविंग ड्राइव में सौर कंसंट्रेटर सौर डिश, सीपीवी (कंसेंट्रेटेड फोटोवोल्टिक), सीएसपी (कंसेंट्रेटेड सोलर पावर), सौर पैराबोलिक ट्रॉफ, पीवी ट्रैकर शामिल हैं।
पवन जनरेटरों के लिए: पवन टरबाइनों में आधार को घुमाने के लिए स्लीविंग ड्राइव का प्रयोग किया जाता है
निर्माण मशीनरी के लिए स्लीविंग ड्राइव आवेदनः व्यापक रूप से घुड़सवार ट्रक क्रेन, हवाई कार्य मंच, डॉक क्रेन, लकड़ी पकड़ पर लागू
औद्योगिक बाजार के लिएः स्वचालन/एसेम्बली लाइन, रोबोटिक बांह
उपग्रह के लिए: स्लेव ड्राइव का उपयोग उपग्रह डिश में अंतरिक्ष संचार और वैश्विक पोजिशनिंग सिस्टम के लिए किया जा सकता है।
