उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
|---|---|---|---|
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| आदर्श: | एसडीई7" | गियर अनुपात: | 57:1 |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | ब्रशलेस मोटर सोलर स्लीविंग ड्राइव,50Mn सोलर स्लीविंग ड्राइव,220V सोलर ट्रैकर स्लीविंग ड्राइव |
||

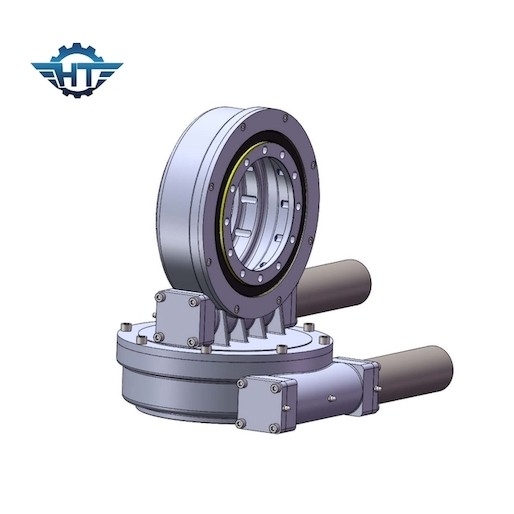

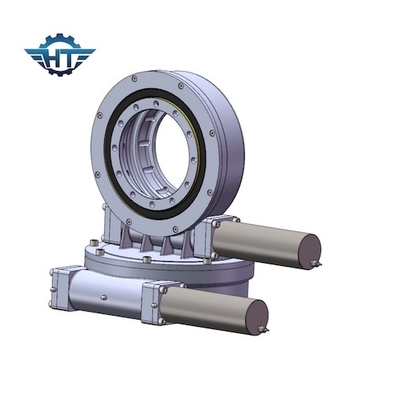

SDE7 सोलर ट्रैकर स्लीविंग ड्राइव फॉर सोलर थर्मल पावर और पैराबोलिक मिरर CSP
सोलर ट्रैकर स्लीविंग ड्राइव विवरण
सीएसपी अनुप्रयोगों में दोहरी धुरी स्लीव ड्राइव सही समाधान हैं।सीएसपी, केंद्रित सौर ऊर्जा, चार प्रकार की होती है:
सामान्य तौर पर, सौर तापीय बिजली उत्पादन में निम्नलिखित चार प्रकार होते हैं: गर्त, टॉवर, डिश (डिस्क), और फ्रेस्नेल।
गर्त
गर्त प्रकार की सौर तापीय विद्युत उत्पादन प्रणाली को गर्त परवलयिक दर्पण सौर तापीय विद्युत उत्पादन प्रणाली कहा जाता है।गर्त प्रकार परवलयिक ध्यान केंद्रित करने वाले संग्राहकों को श्रृंखला और समानांतर में व्यवस्थित किया जाता है, काम करने वाले माध्यम को गर्म करते हुए, सुपरहीटेड स्टीम उत्पन्न करते हैं, और बिजली उत्पन्न करने के लिए स्टीम टरबाइन जनरेटर सेट को चलाते हैं।
मीनार
1973 में, दुनिया भर में तेल संकट के प्रकोप ने सौर प्रौद्योगिकी के अनुसंधान और विकास को प्रेरित किया।सौर कोशिकाओं की तुलना में, कीमत अधिक है और दक्षता कम है।सौर तापीय बिजली उत्पादन की दक्षता अपेक्षाकृत अधिक है और प्रौद्योगिकी अपेक्षाकृत परिपक्व है।
व्यंजन
डिस्क प्रकार (डिश के रूप में भी जाना जाता है) सौर तापीय विद्युत उत्पादन प्रणाली दुनिया की पहली सौर ऊर्जा प्रणाली है।यह कई दर्पणों से बना एक परवलयिक दर्पण से बना है।यह परवलयिक का फोकस प्राप्त करता है और रिसीवर में गर्मी हस्तांतरण माध्यम गरम किया जाता है।लगभग 750 ℃ पर बिजली उत्पन्न करने के लिए इंजन को चलाएँ।
Fresnel
कार्य सिद्धांत गर्त प्रकार के फोटोथर्मल बिजली उत्पादन के समान है, सिवाय इसके कि दर्पण के बजाय फ्रेस्नेल संरचना कंडेनसर का उपयोग किया जाता है।यह इसे अपेक्षाकृत सस्ता बनाता है, लेकिन दक्षता तदनुसार कम हो जाती है।
क्योंकि इस तरह की प्रणाली में केवल कुछ ही बार ध्यान केंद्रित किया जाता है, गर्म जल वाष्प की गुणवत्ता अधिक नहीं होती है, जिससे पूरे सिस्टम की वार्षिक बिजली उत्पादन क्षमता केवल 10% तक पहुंच सकती है;लेकिन प्रणाली की सरल संरचना और भाप उत्पन्न करने के लिए गर्मी हस्तांतरण माध्यम के प्रत्यक्ष उपयोग के कारण, इसके निर्माण और रखरखाव की लागत भी अपेक्षाकृत कम है।
टावर सीएसपी में एसडीई7 स्लीव ड्राइव लागू
| प्रोडक्ट का नाम | 43Nm 24Vdc गियर मोटर्स के साथ SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 380V / 220V एसी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ |
705 किग्रा |
