उत्पाद विवरण:
|
| गियर अनुपात: | 31:1 | सामान्य आउटपुट टॉर्क: | 533 एनएम |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एनएम |
| झुका हुआ टोक़: | 744 एनएम | रेटेड आउटपुट टॉर्क: | 0.065 आरपीएम |
| प्रयोग: | झुका हुआ सौर ट्रैकिंग सिस्टम | सुविधा की रक्षा करें: | IP66 |
| प्रमुखता देना: | solar tracker drive,solar slew drive |
||

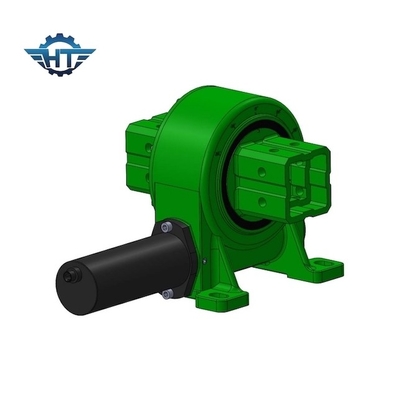

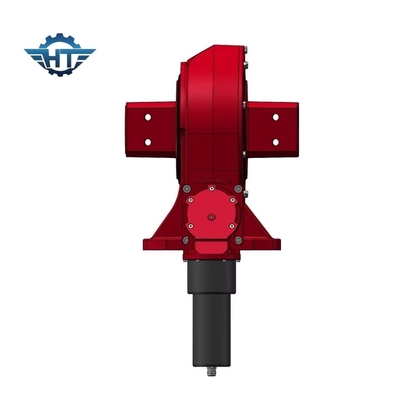

झुकाव सौर ट्रैकिंग प्रणाली के लिए 24 वीडीसी ग्रह गियर मोटर के साथ 3 इंच आईपी 66 लघु स्लीव ड्राइव
लघु स्लीव ड्राइव विवरण
एक स्लेव ड्राइव प्रणाली एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक गियर, गियर, बेस, हाउस, बीयरिंग और अन्य सामान शामिल हैं। यह इकाई एक इकाई में गियर और गियर के फायदे लाती है।
हमारे एसई ड्राइव IP66 रेटेड आवरण प्रदान करते हैं जो पर्यावरण के कणों जैसे धूल, गंदगी, रेत और यहां तक कि पानी से लगभग पूर्ण सुरक्षा प्रदान करते हैं।हमारे परीक्षण उपकरण हमारे उत्पादों को एक 30 साल के क्षेत्र सुनिश्चित
जीवन भर।
वीई मॉडल प्रदर्शन पैरामीटर
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
विभिन्न मोटरों (220VAC, 380VAC मोटर, 12VDC, 24VDC, 48VDC मोटर, सर्वो मोटर और स्टेपर मोटर) ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
डीसी मोटर
1आउटपुट शाफ्ट के लिए दोहरी समर्थन संरचना अपनाएं ताकि गियरबॉक्स का अधिकतम टोक़ बहुत बढ़ जाए।
2सौर पहिया और ग्रह पहिया स्प्लाइन द्वारा जुड़े हुए हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवनकाल को लम्बा करते हैं।
3हम इनपुट चरण में हेलिकल गियर का प्रयोग करते हैं जो शोर को कम करते हैं और उच्च गति पर सुचारू रूप से चलते हैं।आंतरिक गियर रिंग अलग है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो।गियरबॉक्स और मोटर को अक्षीय में स्क्रू द्वारा सीम फिक्सिंग द्वारा रखा जाता है जिससे मिलान की सटीकता बढ़ जाती है और शोर कम होता है।
4. हम रोलिंग पिन धारक का उपयोग ग्रह पहिया के अंदर करते हैं. हम स्लाइडिंग पीसने के बजाय रोलिंग पिन पीसने का उपयोग करते हैं ताकि गियरबॉक्स का जीवन बहुत लंबा हो।
5. डबल सपोर्टिंग स्ट्रक्चर; प्लैनेटरी गियर के आंतरिक छेद पर आंतरिक पीसने से आंतरिक छेद की गोलता 0.003 मिमी से कम हो जाती है; स्लाइडिंग के बजाय रोलिंग द्वारा चलना;HRC60 गियर सतह परिशुद्धता स्क्रैपिंगइन सभी प्रौद्योगिकियों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक लंबे जीवन का समय सुनिश्चित होता है।www
