उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई7 इंच |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 2000 एनएम |
| टोर्क पकड़ना: | 13500 एनएम | झुकाव टोक़: | 13200 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | गियर मोटर सोलर ट्रैकर स्लीव ड्राइव,2000 एनएम सोलर ट्रैकर स्लीव ड्राइव,एसडीई 7 इंच सोलर स्लीव ड्राइव |
||

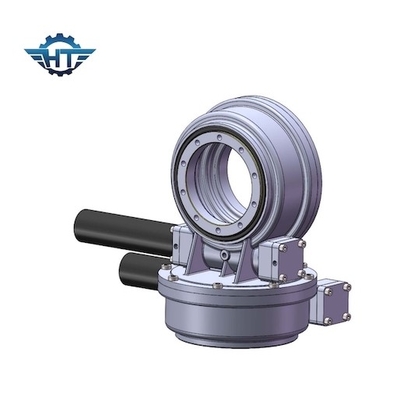

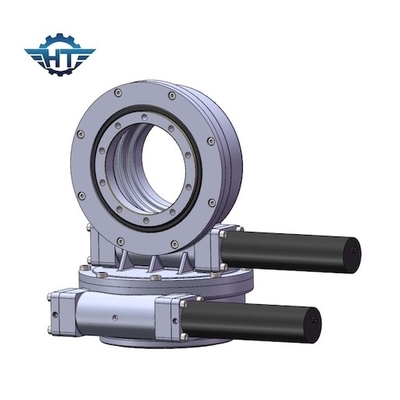

ड्यूल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 24VDC गियर मोटर सोलर ट्रैकर स्लीव ड्राइव
सोलर ट्रैकर स्लीव ड्राइव विवरण
सोलर ट्रैकर ड्यूल एक्सिस स्लीव ड्राइव ड्यूल एक्सिस सोलर ट्रैकिंग अनुप्रयोगों में सही समाधान है।
डुअल एक्सिस स्लीव ड्राइव में स्लीव ड्राइव के साथ तीन प्रकार के समाधान हैं:
सामान्य तौर पर, आसान ब्रैकेट संरचना के लिए, sde स्लीव ड्राइव सही समाधान होगा, लेकिन अन्य दो भी बहुत लोकप्रिय हैं।
पीवी ट्रैकिंग सिस्टम में लागू एसडीई 7 स्लीव ड्राइव
| प्रोडक्ट का नाम | SDE7 स्लीविंग ड्राइव |
| आउटपुट टॉर्क | 980 एनएम;723 फीट। एलबीएस |
| मैक्स आउटपुट टॉर्क | 1938 एनएम;1429 फीट। एलबीएस |
| टिल्टिंग मोमेंट टॉर्क | 7000 एनएम;5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम;9736 फीट। एलबीएस |
| स्थिर अक्षीय रेटिंग | 133.20 केएन;29943 एलबी |
| स्टेटिक रेडियल रेटिंग | 53 केएन;11977 पौंड |
| गतिशील अक्षीय रेटिंग | 31.90 केएन;7171 पौंड |
| गतिशील रेडियल रेटिंग | 27.91 केएन;6274 पौंड |
| मोटर विकल्प | 12 वी / 24 वी मोटर;स्टेपर मोटर ;Brushless मोटर |
| उत्पाद शैली | दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर |
| आवेदन सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
| सौर मंडल वर्ग मीटर | 30 |
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
| एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला | वजन (किग्रा) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 25 किलो |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 34 किग्रा |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 56किग्रा |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 92 किग्रा |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 160 किग्रा |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 224 किग्रा |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 320 किग्रा |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 492किग्रा |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 705 किग्रा |
विशेषताएँ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. लिफाफा कृमि ड्राइव अंदर
3. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क
4. सेल्फ-लॉकिंग फंक्शन
