उत्पाद विवरण:
|
| गियर अनुपात: | 31:1~150:1 | एक्सिस: | वर्टिकल सिंगल एक्सिस |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | संरचना: | कीड़ा और गियर |
| जीवनकाल: | 30 साल | रंग: | RAL9006 |
| प्रयोग: | सौर ट्रैकर्स | सुविधा की रक्षा करें: | IP66 |
| प्रमुखता देना: | solar tracker drive,slewing drive for solar tracking system |
||

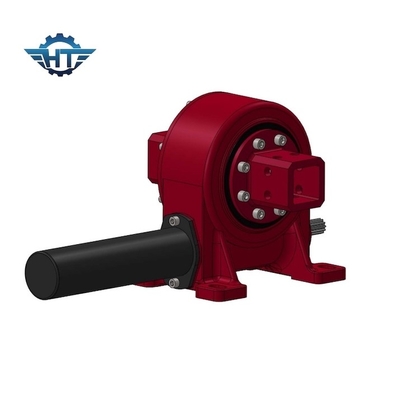

24 वीडीसी ग्रह गियर मोटर के साथ सौर ट्रैकर के लिए सैंडवॉच वर्म गियर स्लीव ड्राइव
वर्म गियर स्लीव ड्राइव विवरण
एसई एकल अक्ष क्षैतिज घुमावदार ड्राइव एकल अक्ष सौर ट्रैकिंग प्रणाली और दो अक्ष सौर ट्रैकिंग प्रणाली दोनों में एक महत्वपूर्ण घटक है। इसके अलावा यह सीएसपी और सीपीवी प्रणाली में भी लागू किया जा सकता है,पवन ऊर्जा आदि.
एक अक्षीय ट्रैकर पीवी मॉड्यूल को एक घूर्णन अक्ष के साथ दिशा देता है, सूर्य के चलते पूर्व से पश्चिम की ओर क्षैतिज रूप से आगे बढ़ता है।इन पीवी मॉड्यूलों को स्थानांतरित करने के लिए आवश्यक है कि रेड्यूसर लोड-होल्डिंग और रोटेशनल टार्क दोनों की पेशकश करें कुछ केवल एक अत्यधिक विशिष्ट स्विविंग ड्राइव प्रदान कर सकते हैंट्रेसर्स में स्विविंग ड्राइव लगाया जाता है जो गियर रिंग की पिच लाइन पर अधिक संख्या में दांतों को संलग्न करते हैं जो अधिकतम मात्रा में शक्ति, स्थायित्व और प्रदर्शन प्रदान करेंगे।यह सुनिश्चित करता है कि ट्रैकर में कम से कम डाउनटाइम या रखरखाव लागत के साथ सबसे लंबे संभव क्षेत्र जीवन है.
दो अक्षीय ट्रैकर्स एक तरफ से दूसरी ओर और ऊपर और नीचे घूमते हैं, जिससे सूर्य की गति का और भी अधिक सटीक ट्रैकिंग संभव हो जाता है। ये घुमावदार ड्राइव एकल-अक्षीय प्रणालियों की तुलना में अधिक ऊर्जा उत्पादन की अनुमति देते हैं।यह देखते हुए कि वे स्वतंत्रता के दो स्तरों का उपयोग करते हैं, क्षेत्र में विश्वसनीय और निरंतर कार्यक्षमता के लिए मजबूत और शक्तिशाली घुमावदार ड्राइव का उपयोग करना और भी महत्वपूर्ण है।
वीई मॉडल प्रदर्शन पैरामीटर
| मॉडल | नामित आउटपुट टॉर्क (एन.एम.) | रखरखाव टोक़ (kN.m) | झुकाव टोक़ (kN.m) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता |
सटीकता (डिग्री) |
आईपी | कार्यरत Tep ((°C) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 32 किलो |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 28 किलो |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 52 किलो |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 65 किलोग्राम |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 88 किलो |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 135 किलो |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 192 किलो |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ४०% | ≤0.15 | 66 | -40+80 | हाँ | 251 किलो |
लाभ
1. 360 डिग्री घूर्णन
2. ड्राइविंग मोटर बाईं या दाईं ओर जुड़ा हुआ है
3. स्थापना के दौरान गियर क्लियरेंस को समायोजित करना आवश्यक नहीं है; यह पहले से ही निर्माता द्वारा कारखाने से पहले सेट किया गया है
4फैक्ट्री से पहले ही तेल भर दिया गया था।
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6गियर स्व-लॉकिंग है; इसलिए ब्रेक की आवश्यकता नहीं है
7प्रारंभ और रोक का आसान और सहज तरीका
8उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त
