उत्पाद विवरण:
|
| टाइप: | संलग्न करना | आवेदन पत्र: | सौर ऊर्जा |
|---|---|---|---|
| चालक: | डीसी यंत्र | आईपी ग्रेड: | IP66 |
| रंग: | के रूप में अनुरोध किया | दक्षता: | 40% |
| नमूना: | वीई9 | अनुपात: | 61:1 |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

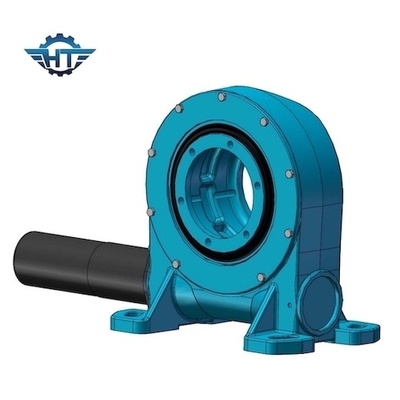

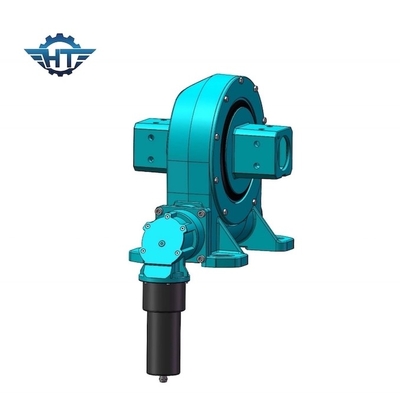

दोहरी अक्ष सौर ट्रैकर प्रणाली के लिए द्विअक्षीय 2 अक्ष 24VDC स्लीविंग वर्म ड्राइव
स्लीविंग वर्म ड्राइव विवरण
सौर ट्रैकर्स में निवेश करना समझ में आता है जो आंदोलन के लिए मजबूत, भरोसेमंद, क्षेत्र-परीक्षणित स्लीविंग ड्राइव का उपयोग करते हैं।एक स्लीविंग ड्राइव जो ऑवरग्लास वर्म तकनीक का उपयोग करती है, वह सबसे बड़े स्तर की ताकत और शक्ति प्रदान करेगी जिससे क्षेत्र का जीवन बढ़ेगा और डाउनटाइम कम होगा।गुणवत्ता ड्राइव संस्थापन की अवधि के लिए अधिक विश्वसनीय रूप से इष्टतम शक्ति उत्पन्न करने में मदद करना जारी रखेगी।
| नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रैंड | हांग्तुओ | टाइप | संलग्न करना |
| सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 2000 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 30.5 के एनएम |
| स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 37:1 | क्षमता | 40% |
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
विशेषता
वर्टिकल 9 इंच स्लीविंग ड्राइव को सोलर ट्रैकिंग सिस्टम के लिए डिजाइन किया गया है।इसका उपयोग अधिक सूर्य के प्रकाश का उपयोग करने के लिए फोटोवोल्टिक पैनलों को सूर्य की ओर समायोजित करने के लिए किया जाता है।वे सौर मॉड्यूल को सूर्य से अधिकतम ऊर्जा संचित करने के लिए सर्वोत्तम स्थिति में रहने में सक्षम बनाते हैं।
