उत्पाद विवरण:
|
| नमूना: | SE9 | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन पत्र: | सौर ट्रैकिंग प्रणाली | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | ग्रहीय गियर मोटर | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| इंस्टालेशन: | सिंगल एक्सिस | रखरखाव: | मुक्त |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री |
| प्रमुखता देना: | slewing drive for solar tracking system,solar tracker drive |
||

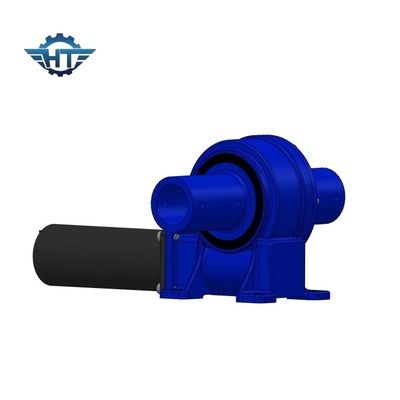

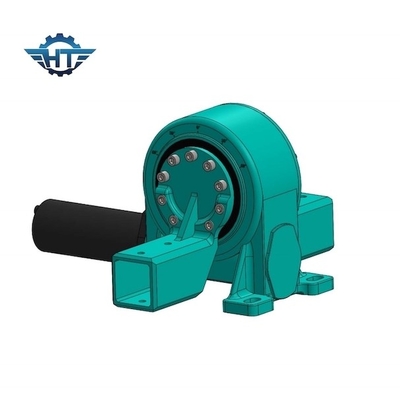

सोलर ट्रैकिंग सिस्टम के लिए 24 वीडीसी प्लैनेटरी मोटर के साथ वर्टिकल सोलर ट्रैकर स्लीव ड्राइव
वर्टिकल सोलर ट्रैकर स्लीव ड्राइव विवरण:
स्लीविंग ड्राइव में घूर्णन मॉड्यूल होते हैं जो एक कच्चा लोहा आवास में एकीकृत कॉम्पैक्ट घूर्णी इकाइयाँ होती हैं जिसमें गियर के साथ एक टर्निंग रिंग होती है।गियर टर्निंग रिंग को बड़ी सटीकता के साथ घुमाता है और सुचारू रोटेशन और अधिकतम प्रयास की अनुमति देता है।स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुले आवास प्रकार, लंबवत प्रकार, दोहरी धुरी प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार इत्यादि। स्लीविंग ड्राइव मजबूत टिल्टिंग पल टोक़ और स्थिर स्वयं लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित होती है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
एसई स्लीव ड्राइव डेटा शीट
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हाँ | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हाँ | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हाँ | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हाँ | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हाँ | 204 |
स्लीविंग ड्राइव के फायदे
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. क्षैतिज स्थापना के लिए उपयुक्त उच्च झुकाव टोक़,
