उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | वीई3" |
|---|---|---|---|
| गियर अनुपात: | 31:1 | क्षमता: | 40% |
| रंग: | आरएएल 9006 | आवेदन पत्र: | लिंकेज सोलर ट्रैकिंग सिस्टम |
| उत्पत्ति के प्लेस: | चानागझोउ, चीन | मोटर: | 24VDC मोटर |
| गारंटी: | 5~10 साल | प्रमाणपत्र: | आईएसओ 9 001, सीई |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

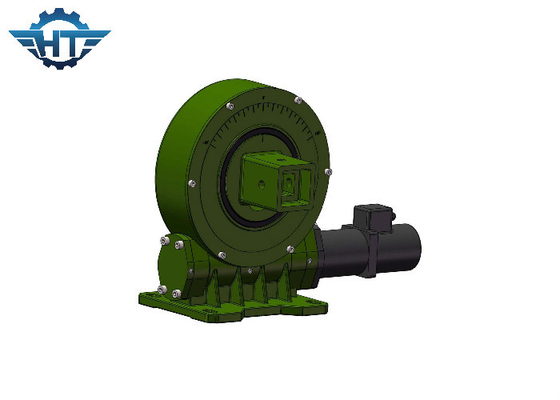

IP66 सिंगल एक्सिस स्मॉल रोटेटरी स्लीविंग ड्राइव बाहरी उपयोग के लिए सोलर ट्रैकर्स
छोटा रोटेटरी स्लीविंग ड्राइव विवरण:
स्लीविंग ड्राइव, जिसे रोटरी ड्राइव और गियरबॉक्स भी कहा जाता है क्योंकि मुख्य घटक स्लीविंग बेयरिंग और वर्म शाफ्ट हैं।इसमें सील, आवास और मोटर जैसे सहायक घटक भी होते हैं।एक शक्ति स्रोत के रूप में, स्लीव मोटर ने डीसी ग्रहीय गियर मोटर, एसी गियर मोटर या स्टेपर मोटर का उपयोग किया।एसी हाइड्रोलिक मोटर मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में उपयोग किया जाता है।चूंकि मुख्य घटक स्लीविंग रिंग ड्राइव है, स्लीविंग गियरबॉक्स आसानी से अक्षीय और रेडियल बलों का सामना कर सकता है।
स्लीव ड्राइव वर्किंग सिद्धांत: कीड़ा मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए ड्राइव करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय होती है।
रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।यह सुविधा मेजबान संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग रिंग कहा जाता है, जो आमतौर पर वर्म, स्लीविंग रिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है।चूंकि मुख्य घटक स्लीविंग बियरिंग हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने वाले क्षणों का सामना कर सकते हैं।पारंपरिक रोटरी उत्पादों की तुलना में, नई स्लीविंग ड्राइव में आसान इंस्टॉलेशन, आसान रखरखाव और अधिक से अधिक इंस्टॉलेशन स्पेस की सुविधा है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हाँ | 251 किग्रा |
मिलान डीसी मोटर
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टॉर्क बहुत बढ़ जाए।
2. सन व्हील और प्लेनेटरी व्हील स्पलाइन से जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण में पेचदार गियर का उपयोग करते हैं जो शोर को कम और उच्च गति में सुचारू रूप से चलाते हैं।आंतरिक गियर रिंग को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो।गियरबॉक्स और मोटर अक्षीय में स्क्रू द्वारा सीम फिक्स द्वारा स्थित होते हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहों के पहिये के अंदर रोलिंग पिन धारक का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीसने का उपयोग करते हैं ताकि गियरबॉक्स का जीवन अधिक लंबा हो।
5. डबल सहायक संरचना;प्लेनेटरी गियर्स के आंतरिक बोर पर आंतरिक पीस, जिससे आंतरिक बोर की गोलाई 0.003 मिमी से कम हो जाती है; फिसलने के बजाय लुढ़क कर चलना;HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी तकनीकों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवनकाल सुनिश्चित होता है।
