उत्पाद विवरण:
|
| आदर्श: | 9 इंच | गियर अनुपात: | 61:1 |
|---|---|---|---|
| आवेदन पत्र: | सिंगल सोलर ट्रैकिंग सिस्टम | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | डीसी यंत्र | इंस्टालेशन: | खड़ा |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.03 डिग्री |
| प्रमुखता देना: | slewing drive for solar tracking system,solar tracker drive |
||

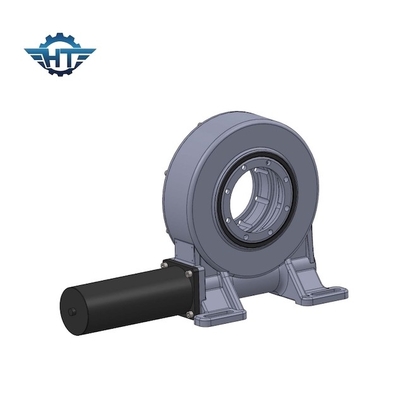

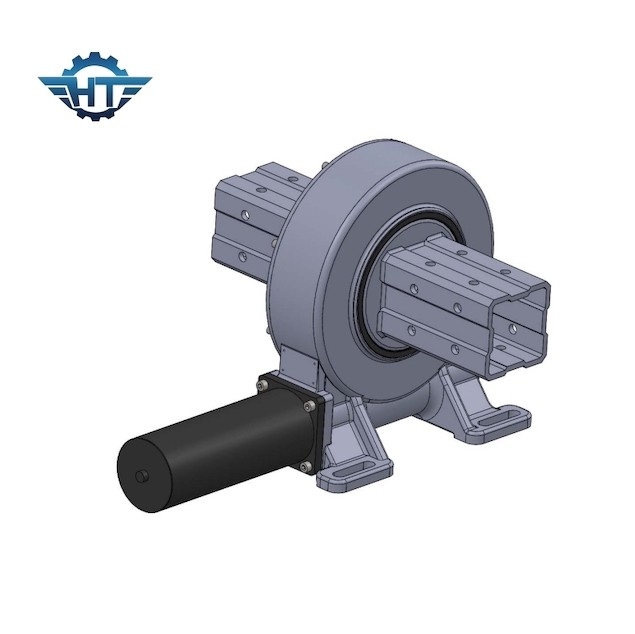

सिंगल सोलर ट्रैकिंग सिस्टम के लिए वर्टिकल माउंटेड स्मॉल वर्म गियरबॉक्स
छोटा कृमि गियरबॉक्स विवरण
स्लीविंग ड्राइव स्केल सौर उद्योग में लागू एक कॉम्पैक्ट डिजाइन है।इसे मोबाइल एप्लिकेशन में भी लागू किया जा सकता है, जिसमें मैन लिफ्ट, लिफ्टिंग क्रेन और फ़र्श मशीन, सैटेलाइट, रोबोट, औद्योगिक आदि शामिल हैं। हम अपने ग्राहकों की विशिष्टताओं और जरूरतों को पूरा करने के लिए स्लीव ड्राइव की एक विस्तृत श्रृंखला की पेशकश करते हैं।हमारे स्लीव ड्राइव्स सुरक्षा, विश्वसनीयता और उपलब्धता प्रदान करते हैं।
गियर और वर्म निकट पूर्ण जाल की स्थिति में संपर्क कर रहे हैं।यह बदले में ड्राइविंग बल के अत्यधिक कुशल हस्तांतरण, समान भार वितरण और स्लीविंग ड्राइव में स्थिति सटीकता के एक बहुत ही प्रभावशाली स्तर की अनुमति देता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| आदर्श | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन,
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर सेल्फ-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च सटीकता
