उत्पाद विवरण:
|
| सामग्री: | क्यूटी | आदर्श: | एसडीई3" |
|---|---|---|---|
| गियर अनुपात: | 31:1 | रेटेड आउटपुट टॉर्क: | 600 एनएम |
| टोर्क पकड़ना: | 5800 एनएम | झुकाव टोक़: | 1800 एनएम |
| क्षमता: | 40% | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | solar slew drive,slewing drive for solar tracking system |
||

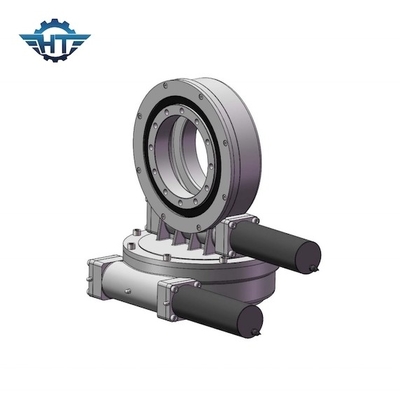

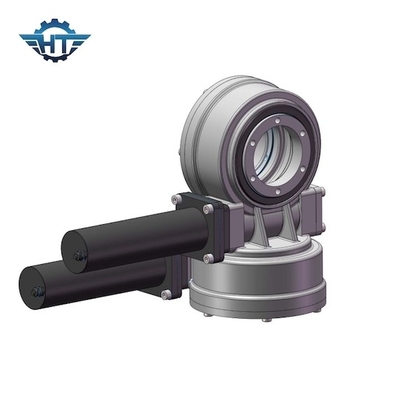

घुमावदार दर्पण परवलयिक Csp . के लिए ऑवरग्लास वर्म गियर स्लीविंग रिंग असर
वर्म गियर स्लीविंग रिंग बेयरिंग विवरण:
स्लीविंग ड्राइव एप्लिकेशन के लिए एक आदर्श गति नियंत्रण उत्पाद है जिसके लिए घूर्णी टोक़ शक्ति, कम गति और अच्छी सटीकता की आवश्यकता होती है।
सोलर के लिए स्लीव ड्राइव: इसे सोलर फोटोवोल्टिक पैनल रोटेशन में डिजाइन किया गया है और बिजली उत्पादन क्षमता में सुधार करता है।केंद्रित सौर शक्तियों में सौर संकेंद्रित सौर डिश, सीपीवी (केंद्रित फोटोवोल्टिक), सीएसपी (केंद्रित सौर ऊर्जा), सौर परवलयिक गर्त, पीवी ट्रैकर (एकल अक्ष और दोहरी अक्ष सौर ट्रैकिंग समाधान) शामिल हैं।पवन जनरेटर के लिए: विंड टर्बाइन में पेडस्टल को घुमाने के लिए स्लीविंग ड्राइव का उपयोग किया जाता है।निर्माण मशीनरी आवेदन के लिए: घुड़सवार ट्रक क्रेन, हवाई कार्य मंच, क्रेन, लकड़ी हड़पने पर व्यापक रूप से लागू।उद्योग बाजार के लिए: स्वचालन और सीएनसी असेंबली लाइन, रोबोटिक आर्म।सैटेलाइट के लिए: सैटेलाइट डिश में अंतरिक्ष संचार और ग्लोबल पोजिशनिंग सिस्टम।
एसडीई मॉडल स्लीविंग ड्राइव प्रदर्शन पैरामीटर
|
एसडीई मॉडल प्रदर्शन पैरामीटर्स |
||||||||||||
|
नमूना |
रेटेड आउटपुट टॉर्क (एनएम) |
झुकाव टोक़ (केएनएम) |
होल्डिंग टॉर्क (kN.m) |
अक्षीय भार (केएन) |
रेडियल लोड (केएन) |
अनुपात |
क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप (℃) |
स्व ताला |
वजन (किग्रा) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
25 किलो |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
34 किग्रा |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
56किग्रा |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
92 किग्रा |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
160 किग्रा |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
224 किग्रा |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
320 किग्रा |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
492किग्रा |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
0.15 |
66 |
-40～+80 |
हाँ |
705 किग्रा |
परवलयिक सीएसपी में आवेदन
एसलेविंग ड्राइव सीएसपी परवलयिक गर्त के लिए एक आदर्श घूर्णन भाग है।एक परवलयिक गर्त सूर्य की ऊर्जा को अधिकतम करने के लिए सूर्य-ट्रैकिंग घुमावदार दर्पण (जिसे परवलयिक गर्त कहा जाता है) लागू करता है और फलस्वरूप गर्मी उत्पादन की दक्षता।सूरज की किरणों को पकड़ लिया जाता है और गर्मी हस्तांतरण तरल पदार्थ (पानी या थर्मल तेल) से भरे रिसीवर पाइप पर प्रतिबिंबित किया जाता है जो गर्त के मध्य बिंदु में स्थित होता है।
