उत्पाद विवरण:
|
| ब्रांड नाम: | Hangtuo | कृमि गियर सामग्री: | 50Mn, 42CrMo |
|---|---|---|---|
| उत्पाद प्रकार: | सिंगल एक्सिस | प्रमाण पत्र: | आईएसओ 9 001, सीई |
| मोटर: | के रूप में अनुरोध किया | रखरखाव: | आंतरिक 5 वर्ष |
| रंग: | के रूप में अनुरोध किया | स्व ताला: | हां |
| प्रमुखता देना: | 9 "क्षैतिज स्लीव ड्राइव गियरबॉक्स,50Mn 42CrMo स्लीव ड्राइव गियरबॉक्स,50Mn 42CrMo हाइड्रोलिक वर्म ड्राइव |
||

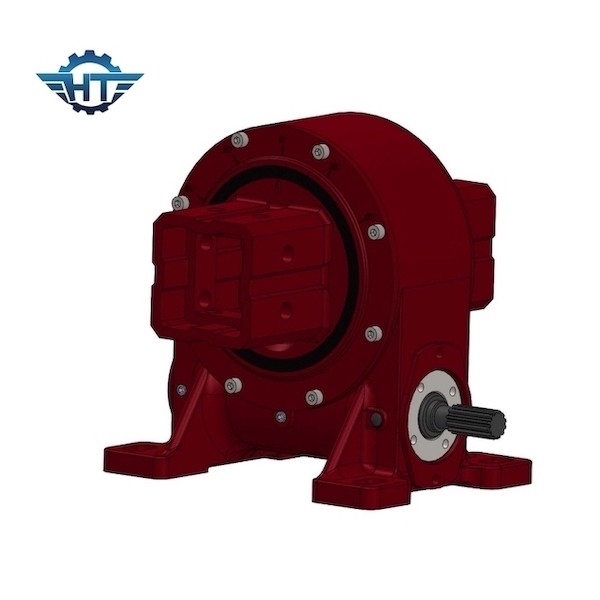

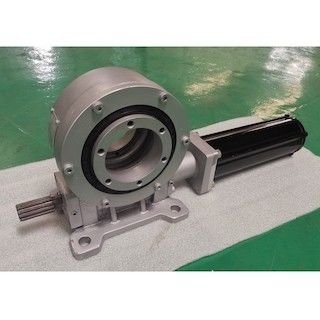

पीवी ग्राउंड सौर ऊर्जा ट्रैकिंग सिस्टम के लिए वीई 9 क्षैतिज कस्टम वर्म गियर स्लीव ड्राइव
मानक कृमि गियर विवरण:
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जो आमतौर पर वर्म, स्लीविंग बेयरिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है।क्योंकि मुख्य घटक स्लीविंग बेयरिंग को अपनाता है, यह एक ही समय में अक्षीय बल, रेडियल बल और पलटने वाले क्षण को सहन कर सकता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
1. टिपिंग ट्रैकर्स
टिल्ट ट्रैकर्स पूर्व-पश्चिम अक्ष के चारों ओर बनाने और घुमाने के लिए सबसे सरल हैं।सौर पैनल क्षितिज की ओर बढ़ता या गिरता है (आमतौर पर मैन्युअल रूप से वर्ष में दो बार), ताकि जमीन पर कोण मौसमी के अनुसार सांख्यिकीय रूप से इष्टतम हो।ये ट्रैकर्स 10% से कम के उत्पादन में वृद्धि की पेशकश करते हैं, शायद ही कभी किसी सर्वोमैकेनिज्म को सही ठहराने के लिए।
2. क्षैतिज एकल ट्रैकर्स
फ्लैट सिंगल ट्रैकर्स का लक्ष्य उपयोग के मौसम की परवाह किए बिना, अपनी दैनिक यात्रा पर पूरे आकाश में सूर्य का अनुसरण करना है।इस मामले में, रोटेशन की धुरी उत्तर-दक्षिण है, जबकि क्षितिज के ऊपर सूर्य की ऊंचाई को नजरअंदाज कर दिया जाता है।ये ट्रैकर्स विशेष रूप से कम अक्षांश वाले देशों के लिए उपयुक्त हैं, जहां वर्ष के दौरान सूर्य का मार्ग औसतन चौड़ा होता है।इन संरचनाओं के लिए आवश्यक घुमाव झुकाव से अधिक व्यापक है, कभी-कभी ± 60 ° तक।यह एक निश्चित फोटोवोल्टिक प्रणाली की तुलना में ऊर्जा उत्पादन में लगभग 15% की वृद्धि करने की अनुमति देता है।
3. दोहरी धुरी ट्रैकर्स
दो डिग्री स्वतंत्रता के साथ सौर ट्रैकर
सबसे परिष्कृत सौर ट्रैकर्स में दो डिग्री स्वतंत्रता होती है, जिसका उद्देश्य वास्तविक समय में सूर्य की किरणों के साथ ऑर्थोगोनल फोटोवोल्टिक पैनलों को पूरी तरह से संरेखित करना है।उन्हें करने का सबसे सस्ता, लेकिन एकमात्र तरीका नहीं है, एक ट्रैकर को दूसरे पर माउंट करना।इन सोलर ट्रैकर्स से बिजली के उत्पादन में वृद्धि होती है जो 35% -40% तक पहुंच जाती है।
