उत्पाद विवरण:
|
| नमूना: | लंबवत 9 इंच | संरचना: | कृमि गियर में कमी |
|---|---|---|---|
| आवेदन: | सौर ट्रैकिंग प्रणाली | चालक: | 24V विद्युत मोटर |
| रखरखाव: | मुफ़्त | रंग: | के रूप में अनुरोध किया |
| प्रमाण पत्र: | आईएसओ 9 001, सीई | प्रतिक्रिया: | 0.15° |
| प्रमुखता देना: | 24V VE9 सिंगल एक्सिस स्लीविंग ड्राइव,सोलर ट्रैकर के लिए स्लीविंग ड्राइव 360 डिग्री,360 डिग्री स्लीव ड्राइव मोटर |
||

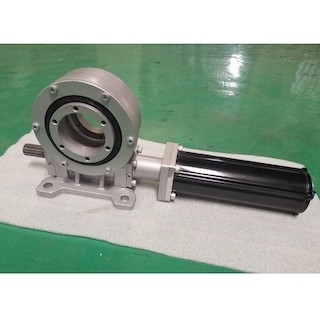

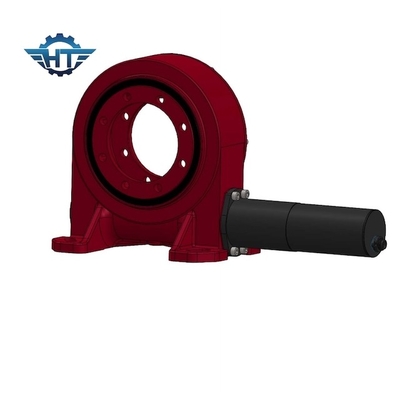

वीई9 सिंगल एक्सिस स्लीव ड्राइव, 360 डिग्री फुल सर्कल रोटेट रेंज फॉर सोलर ट्रैकिंग सिस्टम
वर्म गियर स्लीव ड्राइव विवरण
1. कुशलता से तेल रिसाव से बचने के लिए कंकाल तेल सील का उपयोग करें
2. डिज़ाइन किया गया माउंटिंग आयाम कई अनुप्रयोगों से मेल खा सकता है।
3. आसान रखरखाव
4. वर्म गियर संरचना को अपनाएं जिसमें मजबूत आसंजन और ड्राइविंग टॉर्क हो
5. सॉफ्टवेयर नियंत्रण प्रणाली के खराब होने की स्थिति में हार्ड स्टॉप अंदर
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
अनुप्रयोग
रोटरी ड्राइव एक ही समय में अक्षीय बल, रेडियल बल और पलटने वाले क्षण को सहन कर सकता है।रोटरी ड्राइव को स्थापित करना आसान है, बनाए रखना आसान है, और स्थापना स्थान को काफी हद तक बचाता है।संरचनात्मक रूप से, रोटरी ड्राइव के दो पहियों की मेशिंग टूथ सतहें लाइन संपर्क में हैं, और उनकी असर क्षमता कंपित-अक्ष पेचदार गियर तंत्र की तुलना में बहुत अधिक है।वर्म ड्राइव एक स्क्रू ड्राइव के बराबर है, जो एक मल्टी-टूथ मेशिंग ड्राइव है, इसलिए ड्राइव स्थिर है और शोर छोटा है।इस उत्पाद का व्यापक रूप से निर्माण मशीनरी और नए ऊर्जा क्षेत्रों में उपयोग किया जा सकता है जैसे भारी शुल्क वाले फ्लैटबेड ट्रक, कंटेनर क्रेन, ट्रक-माउंटेड क्रेन, हवाई कार्य वाहन, सूर्य गश्त के लिए सौर ऊर्जा जनरेटर सिस्टम इत्यादि।
