उत्पाद विवरण:
|
| नमूना: | SE3 | प्रकार: | कृमि और गियर |
|---|---|---|---|
| रंग: | के रूप में अनुरोध किया | गियर अनुपात: | 31:1 |
| ओईएम: | उपलब्ध | सामग्री: | क्यूटी और 42सीआरएमओ |
| प्रमाणपत्र: | आईएसओ 9 001, सीई | चित्र: | उपलब्ध |
| प्रमुखता देना: | SE3 वर्म गियर ड्राइव,वर्म गियर ड्राइव PV सिस्टम,SE3 वर्म ड्राइव स्लीव रिंग |
||

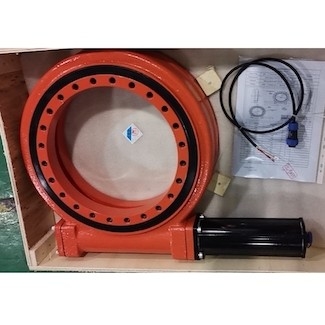

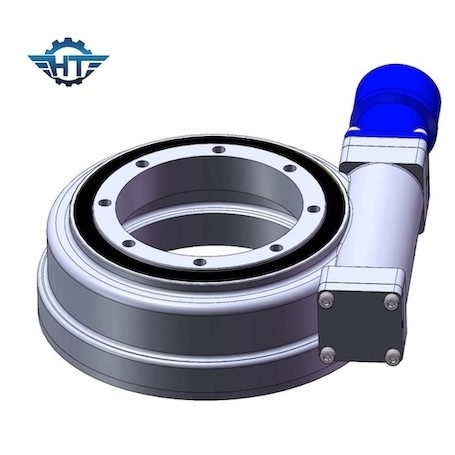

पीवी पावर सन ट्रैकिंग सोलर पैनल सिस्टम के लिए SE3 ऑवरग्लास वर्म गियर ड्राइव
वर्म गियर स्लीविंग ड्राइव विवरण
जैसे-जैसे तकनीक में सुधार हुआ है, अधिक स्लीविंग ड्राइव ऑवरग्लास वर्म तकनीक का उपयोग कर रहे हैं, जिसमें वर्म को गियर में अधिक दांतों को संलग्न करने के लिए आकार दिया जाता है, इस प्रकार टॉर्क में सुधार होता है और बैकलैश कम हो जाता है।
इससे दांतों की जुड़ाव अधिक ताकत, दक्षता और स्थायित्व में परिणाम देता है। स्लीविंग ड्राइव मानक वर्म तकनीक का उपयोग करता है जिसमें क्षैतिज पर कीड़ा, शाफ्ट का गति अनुपात कीड़ा पर धागे की संख्या और संख्या के बीच संबंध पर निर्भर करता है। कृमि गियर में दांत।
स्लीविंग ड्राइव कैसे स्थापित करें?
1. बढ़ते ढांचे को साफ करें, जैसे वेल्डिंग, गैल्वनाइजिंग, अवशेष, गंदगी आदि से।
2. स्लीव ड्राइव को आई बोल्ट से उठाएं।
3. स्लीव ड्राइव को अनलोडेड स्थिति में माउंट किया जाएगा।
4. बोल्ट कसने वाले बलों के बीच विचलन से बचने के लिए निम्नलिखित प्रक्रिया का पालन किया जाएगा।
5. थ्रेड्स पर थ्रेड लॉक लिक्विड लगाएं।
6. पूरी तरह से फिटिंग भागों का अनुरोध करते हुए थ्रेड गैप पर थ्रेड लॉक लिक्विड बिछाएं।
7. बोल्ट को क्रॉसवाइज प्रीलोड करें।नीचे दिए गए स्केच में सामान्य पैटर्न देखें कि क्रॉसवाइज अनुक्रम में बोल्ट कैसे टॉर्क प्राप्त करते हैं।आंतरिक या बाहरी रिंग से शुरू करें।सभी बोल्टों की क्रॉसवाइज टॉर्किंग को टाइटिंग टॉर्क के 30% तक करें।फिर क्रॉसवाइज टॉर्क को कसने वाले टॉर्क के 80% तक दोहराएं।अंत में कसने वाले टॉर्क के 100% तक क्रॉसवाइज टॉर्क।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां |
204 |
अनुप्रयोग
ऐसे कई अनुप्रयोग हैं जहां एक रोटरी ड्राइव का उपयोग किया जा सकता है, प्राथमिक क्योंकि यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें बिजली और घूर्णन टोक़ बनाए रखने के लिए लोड की आवश्यकता होती है।
स्लीविंग ड्राइव का व्यापक रूप से एयरोस्पेस क्षेत्र, सौर ऊर्जा प्रणाली, पवन टरबाइन, उपग्रह प्रसारण प्रणाली, और इंजीनियरिंग मशीनरी जैसे ट्रक क्रेन, और मैन लिफ्ट आदि में उपयोग किया जाता है। हाल के वर्षों में, यह फोटोवोल्टिक बिजली उत्पादन प्रणालियों, विशेष वाहन में समृद्ध रूप से उपयोग किया गया है। भारी शुल्क फ्लैट पैनल ट्रक, कंटेनर क्रेन, ट्रक घुड़सवार क्रेन, ऑटोमोबाइल क्रेन और हवाई वाहन, क्रेन, गैन्ट्री क्रेन, छोटे पवन ऊर्जा स्टेशन, अंतरिक्ष संचार, उपग्रह रिसीवर, आदि।
