उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | वर्म गियर बैकलैश: | 0.1 डिग्री |
|---|---|---|---|
| गियर अनुपात: | 57:1 | रेटेड आउटपुट टॉर्क: | 5060 एनएम |
| टोर्क पकड़ना: | 40 kNm | झुकाव टोक़: | 5 kNm |
| मानक रंग: | आरएएल 9006 | भार भार: | 200~800 किग्रा |
| प्रमुखता देना: | गियर मेशिंग स्मॉल स्लीव ड्राइव,हाई बैकहोल्डिंग सोलर ट्रैकर स्लीव ड्राइव,गियर मेशिंग वर्म स्लीव ड्राइव |
||

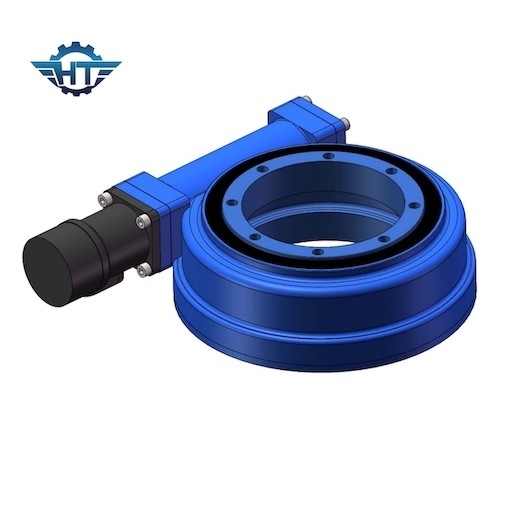

सिंगल एक्सिस सोलर सोलर सन ट्रैकर के लिए हॉरिजॉन्टल SE7 एनक्लोज्ड हाउसिंग स्लीविंग ड्राइव्स
संलग्न हाउसिंग स्लीविंग ड्राइव विवरण
Hangtuo के वर्म गियर स्लीविंग ड्राइव में अच्छे लिफाफा वाले वर्म और गियर मेशिंग और मल्टी टूथ कॉन्टैक्ट हैं जो सोलर ट्रैकिंग सिस्टम की सुरक्षा को बेहतर बनाने के लिए उच्च बैकहोल्डिंग टॉर्क के साथ स्लीविंग ड्राइव बनाते हैं।यह सेल्फ-लॉकिंग है और अधिकतम ± 65 ° घुमा सकता है।यदि अधिक बड़ी रेंज की आवश्यकता है, तो इसे अनुकूलित किया जा सकता है।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
एसई श्रृंखला के प्रदर्शन पैरामीटर्स
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| नमूना |
निर्धारित उत्पादन टोक़ (एनएम) |
झुकाव टॉर्कः (एनएम) |
होल्डिंग टॉर्कः (एनएम) |
AXIAL भार (केएन) |
रेडियल भार (केएन) |
अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी |
कार्य टेप। (℃) |
स्वयं- ताला |
वज़न (किलोग्राम) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | हां | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | 0.1 | 66 | -40～+120 | हां | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | हां | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | हां | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | 0.1 | 66 | -40～+120 | हां | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | 0.1 | 66 | -40～+120 | हां | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | 0.1 | 66 | -40～+120 | हां | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | 0.1 | 66 | -40～+120 | हां | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | 0.1 | 66 | -40～+120 | हां | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | 0.1 | 66 | -40～+120 | हां | 204 |
अनुप्रयोग
सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम में स्लीविंग ड्राइव कैसे काम करता है?
एक उदाहरण के रूप में पूर्व-पश्चिम क्षैतिज एकल-अक्ष ट्रैकर लेते हुए, क्षैतिज एकल-अक्ष ट्रैकिंग के सिद्धांत को समझाया गया है।सौर ट्रैकिंग प्रणाली के घूर्णन अक्ष को उत्तर-दक्षिण दिशा में व्यवस्थित किया गया है।फिर, सूर्य के अज़ीमुथ कोण के परिवर्तन के अनुसार, फोटोवोल्टिक मॉड्यूल को रोटेशन की धुरी के चारों ओर घुमाया जाता है, और ट्रैकर पर मॉड्यूल के उन्मुखीकरण को सूर्य के प्रकाश की उत्तेजना की डिग्री के अनुसार समायोजित किया जाता है, जो सामान्य के बीच के कोण को कम करता है। फोटोवोल्टिक मॉड्यूल और सीधी धूप, और मॉड्यूल की सतह पर सौर विकिरण में वृद्धि।, जो बिजली उत्पादन को प्रभावी ढंग से बढ़ा सकता है।अधिकांश क्षेत्रों में फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम का बिजली उत्पादन 10% से 25% तक बढ़ाया जा सकता है।पूर्व-पश्चिम फ्लैट एकअक्षीय का विद्युत उत्पादन निम्न अक्षांश क्षेत्रों में 25% तक बढ़ सकता है, जो सबसे अच्छा अनुकूलन क्षेत्र है।
