उत्पाद विवरण:
|
| सामग्री: | 50Mn, 42CrMo | स्लीविंग डिवाइस: | वीई9 |
|---|---|---|---|
| गियर अनुपात: | 61:1 | टोर्क पकड़ना: | 80000 एनएम |
| झुकाव टोक़: | 16000 एनएम | रेटेड आउटपुट टॉर्क: | 8784 एनएम |
| परिवहन पैकेज: | प्लाईवुड और फूस | मानक रंग: | आरएएल 9006 |
| प्रमुखता देना: | VE9 सोलर स्मॉल स्लीव ड्राइव,हॉरिजॉन्टल लिंकेज स्मॉल स्लीव ड्राइव,42CrMo VE9 सोलर स्लीव ड्राइव |
||

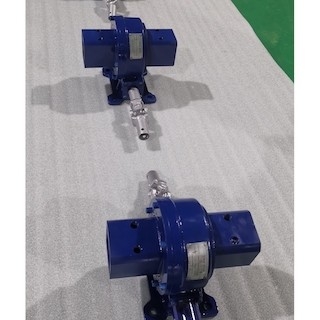

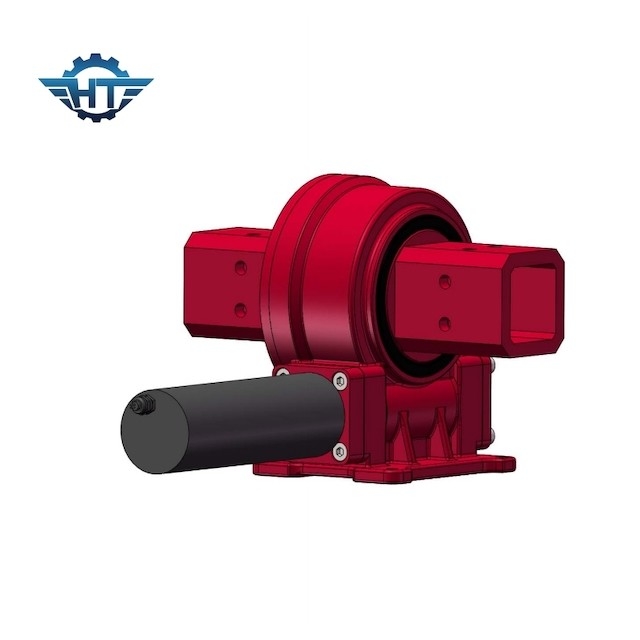

लिंकेज हॉरिजॉन्टल सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए VE9 सोलर स्लीविंग ड्राइव्स
लिंकेज सिंगल एक्सिस स्लीविंग ड्राइव विवरण:
लिंक सिंगल-एक्सिस स्लीविंग ड्राइव एक अक्ष के चारों ओर घूमते हैं और ट्रैकिंग सिस्टम को पूर्व से पश्चिम की ओर और रात में घर वापस ले जाते हैं।इन उत्पादों को स्थापित करना सबसे आसान है, और सबसे अधिक उपयोग किया जाता है।वीई एक उच्च शक्ति वाली इकाई में लंबवत बढ़ते और एक पूरी तरह से संलग्न ड्राइव आईपी 66 प्रदान करता है।
वीई मॉडल प्रदर्शन पैरामीटर्स
| वीई मॉडल प्रदर्शन पैरामीटर्स | ||||||||||||
| नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (kN.m) | टिल्टिंग टॉर्क (kN.m) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | क्षमता |
शुद्धता (डिग्री) |
आईपी | कार्य टेप (℃) | स्व ताला | वजन (किग्रा) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | 0.15 | 66 | -40～+80 | हां | 12 किलो |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | हां | 18 किलो |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | हां | 32 किग्रा |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | हां | 28 किग्रा |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | 0.15 | 66 | -40～+80 | हां | 52 किग्रा |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | 0.15 | 66 | -40～+80 | हां | 65 किग्रा |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | 0.15 | 66 | -40～+80 | हां | 88 किग्रा |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | 0.15 | 66 | -40～+80 | हां | 135 किग्रा |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | 0.15 | 66 | -40～+80 | हां | 192 किग्रा |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | 0.15 | 66 | -40～+80 | हां | 251 किग्रा |
रखरखाव
स्लीविंग ड्राइव डिवाइस एक बल संचरण तत्व है जो ऊपरी शरीर और निचले शरीर के बीच सापेक्ष स्लीविंग गति करता है, और इसका उपयोग ऊपरी शरीर के द्रव्यमान का समर्थन करने और कार्य भार को सहन करने के लिए किया जाता है।मोटर का उपयोग ड्राइविंग विधि के रूप में किया जाता है।जब रोटरी मोटर घूमती है, तो ग्रहीय गियर रिडक्शन बॉक्स मोटर द्वारा संचालित होता है, और फिर रोटरी ड्राइव का आउटपुट शाफ्ट संचालित होता है, ताकि रोटरी ड्राइव डिवाइस को घुमाया जा सके।
घूर्णन संरचना घटकों का अच्छा प्रदर्शन समग्र लचीलेपन की मूल गारंटी है, इसलिए स्नेहन कार्य आवश्यक है।
विभिन्न अनुप्रयोगों के अनुसार, ग्रीस जोड़ने का चक्र भी भिन्न होता है।फोटोवोल्टिक अनुप्रयोगों के लिए, ग्रीस लगाने या बदलने का चक्र पांच वर्ष है।निर्माण मशीनरी अनुप्रयोगों के लिए, क्योंकि इसकी कार्य गति और आवृत्ति फोटोवोल्टिक अनुप्रयोगों की तुलना में बहुत अधिक है, ग्रीस को हर साल या हर छह महीने में जोड़ा या बदला जाना चाहिए।
विशेष कार्य परिस्थितियों में, जैसे कि उष्णकटिबंधीय, उच्च आर्द्रता, धूल और बड़े तापमान अंतर, निरंतर संचालन के दौरान, स्नेहन चक्र को छोटा किया जाना चाहिए, और मशीन के लंबे समय तक चलने से पहले और बाद में कुछ नया ग्रीस जोड़ा जाना चाहिए।रेसवे को ग्रीस से तब तक भरें जब तक वह सीलिंग बैंड से बाहर न निकल जाए।
